Questões de Engenharia Eletrônica do ano 2017

#Questão 634934 - Engenharia Eletrônica, Eletrônica Digital, CESPE / CEBRASPE, 2017, SEE/DF, Professor de Educação Básica

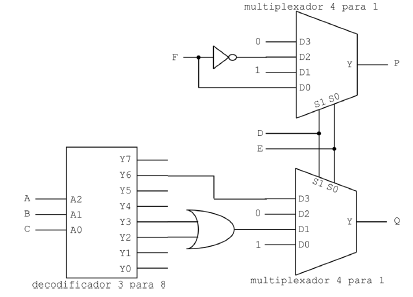

A figura apresentada mostra um circuito digital construído usando-se um decodificador de 3 para 8 com saídas em nível alto, dois multiplexadores de 4 para 1, uma porta inversora e uma porta OU. As entradas do circuito são A, B, C, D, E e F e as saídas são P e Q. O algarismo 0, em A0, Y0, D0 e S0, indica o bite menos significativo das respectivas entradas ou saídas dos componentes. Considerando essas informações, julgue os seguintes itens.

Se D = 0 e E = 1, então P = 1 e

C) Certo

E) Errado

#Questão 634935 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2017, SEE/DF, Professor de Educação Básica

A figura apresentada mostra um circuito digital construído usando-se um decodificador de 3 para 8 com saídas em nível alto, dois multiplexadores de 4 para 1, uma porta inversora e uma porta OU. As entradas do circuito são A, B, C, D, E e F e as saídas são P e Q. O algarismo 0, em A0, Y0, D0 e S0, indica o bite menos significativo das respectivas entradas ou saídas dos componentes. Considerando essas informações, julgue os seguintes itens.

Se D = 0 e E = 0, então P = F e Q = 1.

C) Certo

E) Errado

#Questão 634936 - Engenharia Eletrônica, Eletrônica Digital, CESPE / CEBRASPE, 2017, SEE/DF, Professor de Educação Básica

A figura apresentada mostra um circuito digital construído usando-se um decodificador de 3 para 8 com saídas em nível alto, dois multiplexadores de 4 para 1, uma porta inversora e uma porta OU. As entradas do circuito são A, B, C, D, E e F e as saídas são P e Q. O algarismo 0, em A0, Y0, D0 e S0, indica o bite menos significativo das respectivas entradas ou saídas dos componentes. Considerando essas informações, julgue os seguintes itens.

A saída P pode ser escrita na forma de soma de mintermos como

C) Certo

E) Errado

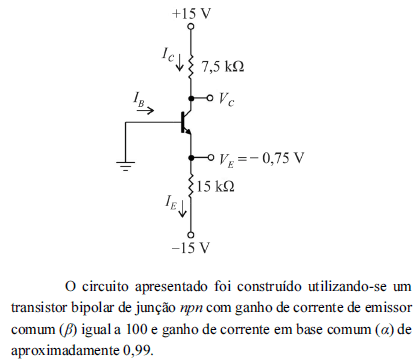

#Questão 634937 - Engenharia Eletrônica, Eletrônica de Potência, CESPE / CEBRASPE, 2017, SEE/DF, Professor de Educação Básica

#Questão 634938 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2017, SEE/DF, Professor de Educação Básica
