Questões de Engenharia Eletrônica do ano 2013

#Questão 425150 - Engenharia Eletrônica, Geral, VUNESP, 2013, Departamento de Ciência e Tecnologia Aeroespacial - DCTA - SP, Tecnologista Júnior

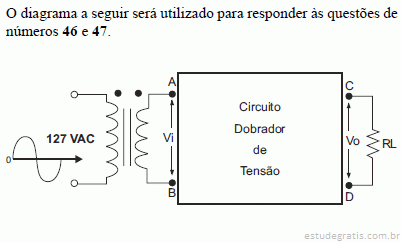

Deseja-se implementar um circuito dobrador de tensão, que recebe como tensão de entrada um sinal senoidal, e fornece como saída um sinal retificado e filtrado, com valor igual ao dobro do valor de pico do sinal senoidal. Um circuito que poderia ser implementado para atender ao especificado é:

A)

B)

C)

D)

E)

#Questão 425152 - Engenharia Eletrônica, Geral, VUNESP, 2013, Departamento de Ciência e Tecnologia Aeroespacial - DCTA - SP, Tecnologista Júnior

#Questão 425154 - Engenharia Eletrônica, Geral, VUNESP, 2013, Departamento de Ciência e Tecnologia Aeroespacial - DCTA - SP, Tecnologista Júnior

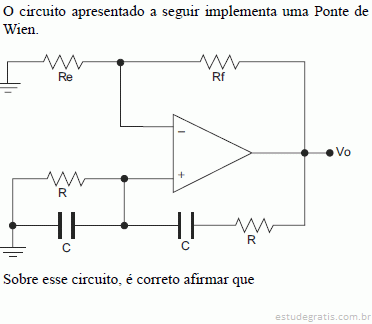

A)

a frequ¨ºncia do sinal gerado em Vo pode atingir valores muito altos (acima de 100 GHz).

B)

a frequ¨ºncia do sinal Vo ¨¦ igual a 1/(2¦ÐRC).

C)

ele fornece um sinal com forma de onda quadrada em Vo.

D)

o sinal em Vo apresenta, necessariamente, alta distorção.

E)

para que o circuito oscile, o seu ganho deve ser alto (acima de 100).

#Questão 425156 - Engenharia Eletrônica, Geral, VUNESP, 2013, Departamento de Ciência e Tecnologia Aeroespacial - DCTA - SP, Tecnologista Júnior

#Questão 425157 - Engenharia Eletrônica, Geral, VUNESP, 2013, Departamento de Ciência e Tecnologia Aeroespacial - DCTA - SP, Tecnologista Júnior

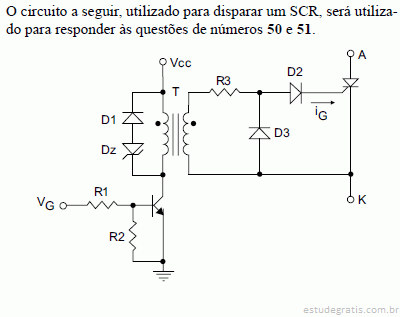

Sobre o dispositivo T, é correto afirmar que ele

A)

isola eletricamente o circuito de comando e do SCR.

B)

implementa um oscilador para garantir um trem de pulsos para acionar o SCR.

C)

transforma um sinal de comando de baixa amplitude (poucos volts) para um sinal de alta tensão (em torno de 600 V) para comandar o transistor.

D)

deve possuir altas indutâncias de dispersão para assegurar uma boa reprodução da tensão de entrada.

E)

é um transformador de pulsos, destinado a alargar o pulso de comando, que é muito estreito.
