Questões de Engenharia Eletrônica do ano 2010

No que se refere ao circuito elétrico acima, julgue os itens subsequentes.

A potência dissipada no resistor de 2  pode ser medida corretamente por meio do seguinte procedimento: conecta-se um amperímetro em paralelo ao resistor; anota-se o valor indicado; conecta-se um voltímetro em série com resistor; anota-se o valor indicado; divide-se o resultado obtido com o voltímetro pelo resultado da medida com o amperímetro.

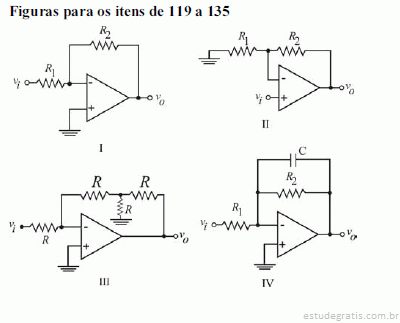

Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.

O circuito da figura IV é um filtro passa-alta inversor.

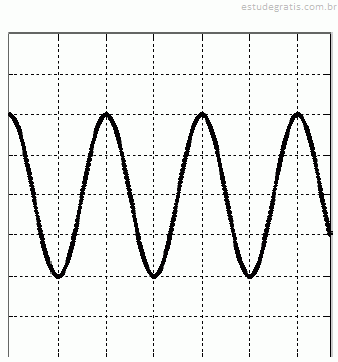

A figura acima ilustra uma forma de onda senoidal observada na tela de um osciloscópio, usado na realização de medidas elétricas. Considerando que a escala horizontal esteja ajustada para 20 milissegundos por divisão e que a escala vertical esteja ajustada para 2 volts por divisão, julgue os próximos itens.

A frequência da onda senoidal é igual a 25 Hz.

Uma rádio FM comercial transmite na frequência de 92,5 MHz. O comprimento de onda de sua portadora vale, aproximadamente,

A) 92,5

B) 2,5

C) 32,5 mm

D) 3,2 m

E) 48,6 m

Um amplificador com ganho de potência de 40dB recebe em sua entrada um sinal de 20dBm. Nesse caso, o sinal de saída tem potência de
