Questões de Engenharia Eletrônica do ano 2010

Considere que, em um dado circuito, a saída de uma porta lógica inversora TTL esteja sempre no nível lógico 1, quando deveria alternar, ao longo do tempo, entre os níveis lógicos 0 e 1. Com relação a essa situação, julgue o próximo item.

Uma causa possível para o comportamento irregular da referida porta lógica pode ser o fato de que a sua entrada está flutuando, uma vez que uma entrada TTL flutuando é como se estivesse permanentemente em nível lógico zero. A flutuação da entrada pode ser em razão de ter sido aplicada uma solda fria no pino de entrada da porta e, por isso, ele não está efetivamente conectado ao circuito.

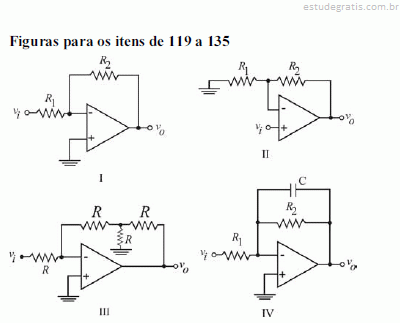

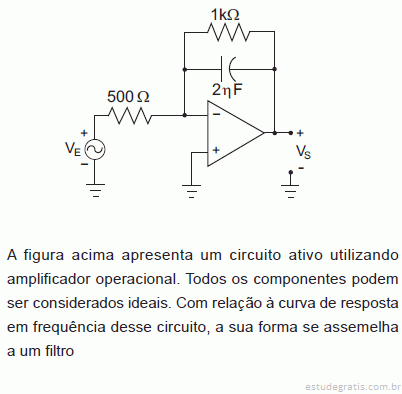

Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.

A impedância de entrada do circuito da figura II é igual ao valor do resistor R₁

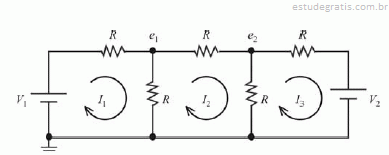

A figura acima mostra um circuito elétrico que contém fontes de tensão constante e resistores com mesmo valor de resistência. No circuito, estão indicados dois nós representando os potenciais e₁ e e₂, em relação à referência (terra). Com relação a esse circuito elétrico, julgue os itens de 58 a 63.

Com base na lei de Kirchoff das correntes, é correto afirmar que a corrente de malha I₁ deve ser necessariamente igual à corrente I₂
