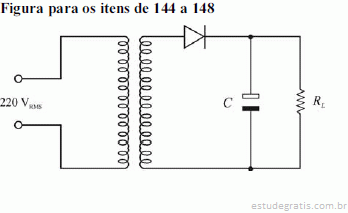

A figura acima mostra o diagrama esquemático de um circuito projetado para alimentar uma carga resistiva (RL) de 12 , com uma tensão com valor médio de 12 V e com oscilação (ripple) de 100 mV. Com relação a esse circuito, julgue os itens subsequentes.

Caso, devido a uma solda fria, um dos terminais do capacitor não apresente contato elétrico efetivo com o restante do circuito, então a tensão aplicada à carga R_L será uma tensão senoidal retificada em onda completa, com tensão máxima menor que 12 V.

A figura acima mostra o diagrama esquemático de um circuito projetado para alimentar uma carga resistiva (RL) de 12 , com uma tensão com valor médio de 12 V e com oscilação (ripple) de 100 mV. Com relação a esse circuito, julgue os itens subsequentes.

Se, por um erro, for conectada ao circuito uma carga R_L de 6 , em vez de 12, a tensão aplicada a essa carga terá um valor médio maior que 12 V e apresentará oscilação (ripple) menor que 100 mV.

Considere que o transformador mostrado no circuito da figura seja substituído por outro, cuja razão entre o número de espiras do primário e do secundário seja 10:1, e que a tensão aplicada no primário desse transformador seja de 220 V_RMS. Com base nessa situação e no diagrama na figura, julgue os próximos itens.

Com o novo transformador, o diodo retificador será submetido a uma tensão reversa de pico máxima inferior a 22 V.

Considere que o transformador mostrado no circuito da figura seja substituído por outro, cuja razão entre o número de espiras do primário e do secundário seja 10:1, e que a tensão aplicada no primário desse transformador seja de 220 V_RMS. Com base nessa situação e no diagrama na figura, julgue os próximos itens.

No secundário do novo transformador, haverá uma tensão de pico a pico de aproximadamente 44 V, que se pode medir usando um osciloscópio.

Com relação a ondas eletromagnéticas, julgue o item seguinte.

Uma onda eletromagnética é constituída de um campo elétrico e de um campo magnético, ambos variantes no tempo e perpendiculares à direção de propagação da onda.
