Questões de Engenharia Eletrônica do ano 2010

Considere que um voltímetro usado para medir a tensão em uma tomada da rede elétrica tenha indicado 220 V, em valor RMS. A partir dessa situação, julgue o item seguinte.

Se a tensão na rede for perfeitamente senoidal, então a tensão pico-a-pico dessa rede é inferior a 600 V.

Com relação à solda em componentes eletrônicos, julgue os itens que se seguem.

O tipo de solda mais apropriado para soldagem de componentes eletrônicos é a que tem a seguinte composição: 30% de estanho e 70% de chumbo.

Com relação à solda em componentes eletrônicos, julgue os itens que se seguem.

Ao se soldar um componente eletrônico a uma placa de circuito impresso, se ocorrer a chamada solda fria, poderá não ser estabelecido um contato elétrico efetivo entre o terminal do componente eletrônico e a placa de circuito impresso, causando um mau funcionamento do circuito.

Com relação à solda em componentes eletrônicos, julgue os itens que se seguem.

Entre as ações que podem ser executadas para diminuir a ocorrência de solda fria estão as seguintes: garantir o aquecimento adequado da solda e da trilha na placa de circuito impresso; limpar adequadamente os terminais dos componentes e as trilhas de circuito impresso, retirando sujeira ou oxidação.

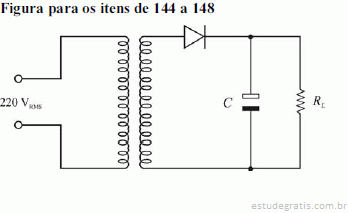

A figura acima mostra o diagrama esquemático de um circuito projetado para alimentar uma carga resistiva (RL) de 12 , com uma tensão com valor médio de 12 V e com oscilação (ripple) de 100 mV. Com relação a esse circuito, julgue os itens subsequentes.

Se a tensão na entrada da fonte diminuir de 220 V_RMS para 200 V_RMS, a tensão aplicada à carga terá um valor médio menor que 12 V e apresentará oscilação (ripple) maior que 100 mV.
