Questões de Engenharia Eletrônica do ano 2010

Ainda com relação aos circuitos das figuras de I a IV, e considerando que os amplificadores operacionais não sejam ideais, julgue os itens seguintes.

No circuito da figura I, para diminuir o efeito da tensão de offset devido às correntes de polarização, é correto inserir, entre a entrada inversora e o terra, um resistor que tenha valor igual à resistência resultante da combinação em paralelo dos resistores R₁ e R₂.

Ainda com relação aos circuitos das figuras de I a IV, e considerando que os amplificadores operacionais não sejam ideais, julgue os itens seguintes.

Se o amplificador no circuito da figura II estiver sendo alimentado com tensões de +12 V e –12 V, então o circuito funcionará como um amplificador linear enquanto a tensão de saída estiver variando entre –14 V e +14 V.

Com relação a instrumentos de medidas elétricas, julgue os itens subsequentes.

No teste de um transistor PNP por meio de um multímetro adequado, ajustado no modo de medida de resistência, quando a ponta de prova com maior potencial estiver tocando a base e a outra estiver tocando o emissor ou o coletor, a resistência medida deve ser pequena.

Com relação a instrumentos de medidas elétricas, julgue os itens subsequentes.

É possível testar se um diodo retificador está funcionando de forma correta, com o uso de um multímetro apropriado, identificando-se o catodo e o anodo do diodo; colocando-se o multímetro no modo de medida de resistência; colocando-se a ponta de prova do multímetro com maior potencial no catodo e a ponta com menor potencial no anodo (nessa situação, deve haver condução); invertendo-se as pontas com relação às posições no catodo e anodo. Se, nessa nova condição, não houver condução, então o diodo está funcionando de forma correta e o catodo e o anodo terão sido identificados corretamente.

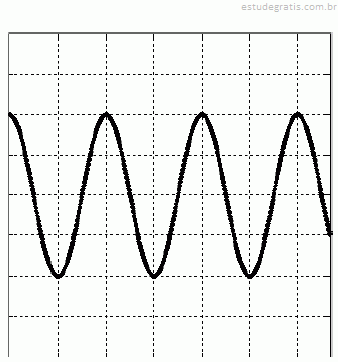

A figura acima ilustra uma forma de onda senoidal observada na tela de um osciloscópio, usado na realização de medidas elétricas. Considerando que a escala horizontal esteja ajustada para 20 milissegundos por divisão e que a escala vertical esteja ajustada para 2 volts por divisão, julgue os próximos itens.

A tensão pico-a-pico da onda senoidal é igual a 8 V.
