Questões de Engenharia Eletrônica do ano 2010

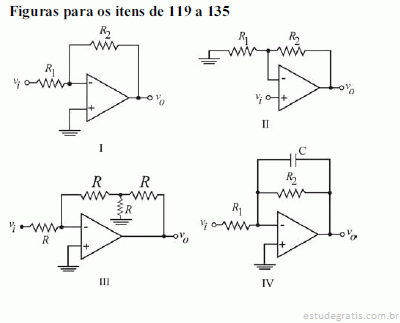

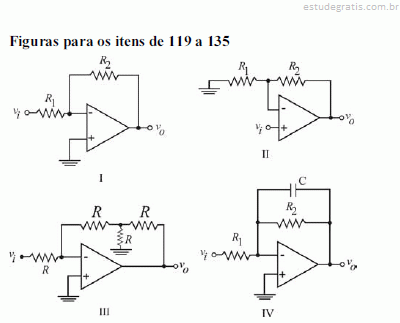

Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.

Com base na figura I, é correto afirmar que, se a resistência do resistor R₂ for maior que a resistência do resistor R₁, o circuito é adequado para funcionar como um amplificador inversor.

Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.

No circuito na figura I, se R₁ = 2  e R₂ = 16 , então o ganho do circuito é igual a -8.

Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.

Se não houver nenhuma carga ligada à saída do amplificador no circuito da figura I e se R₂ = 3 , R₁ = 1  e vi = 1 V, então uma corrente de 10 mA fluirá pela saída do amplificador operacional.

Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.

A impedância de entrada do circuito na figura I é igual à resistência do resistor R₁.

Ainda com relação aos circuitos das figuras de I a IV, e considerando que os amplificadores operacionais não sejam ideais, julgue os itens seguintes.

Se, por um erro de montagem, o pino de alimentação negativa do amplificador operacional do circuito da figura II for conectado ao terra, então o circuito não funcionará corretamente para tensões de entrada negativas.
