Questões de Engenharia Eletrônica do ano 2010

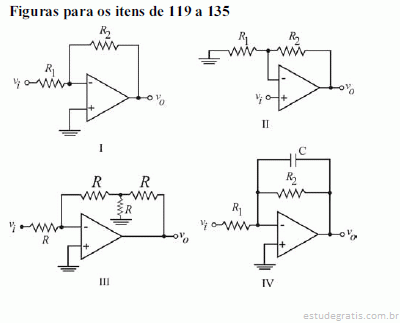

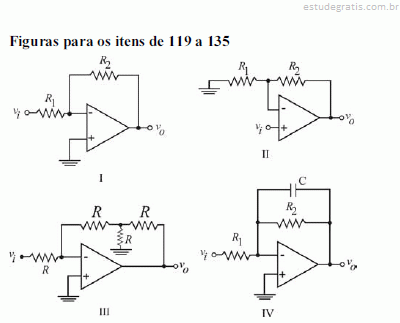

Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.

No circuito da figura I, o potencial no nó que é comum aos resistores R₁ e R₂ e à entrada inversora é igual a 0 volt.

Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.

No circuito da figura II, se R₁ = 2  e R₂ = 18, então o ganho do amplificador será igual a 9, e o amplificador será do tipo não-inversor.

Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.

Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.

O módulo do ganho no circuito da figura III, que é do tipo inversor, é igual a 3.

Nos circuitos eletrônicos mostrados nas figuras de I a IV, a tensão de entrada é indicada por vi e a tensão de saída, por vo. Considerando que todos os componentes desses circuitos sejam ideais, julgue os itens seguintes.

Como o circuito da figura IV contém uma capacitância, a impedância de entrada desse circuito depende da frequência do sinal de entrada.
