Questões de Engenharia Eletrônica do ano 2010

As figuras I e II acima mostram dois circuitos sequenciais que utilizam flip-flops JK TTL gatilhados por borda de descida. Ambos os circuitos são acionados por um relógio R, caracterizado por uma onda quadrada em nível TTL com frequência de 10 kHz. Com relação a esses circuitos, julgue os itens a seguir.

A saída Q do circuito na figura I corresponde a uma onda quadrada em nível TTL com frequência de 5 kHz.

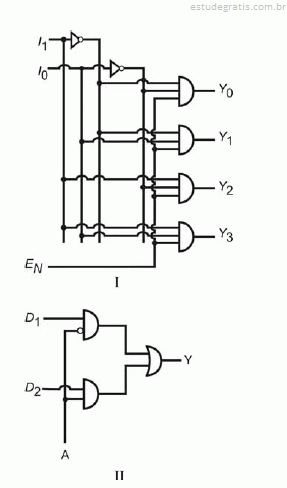

No que se refere aos circuitos combinacionais mostrados nas figuras I e II acima, julgue os itens seguintes.

O circuito na figura II pode funcionar como um multiplexador de 2 para 1.

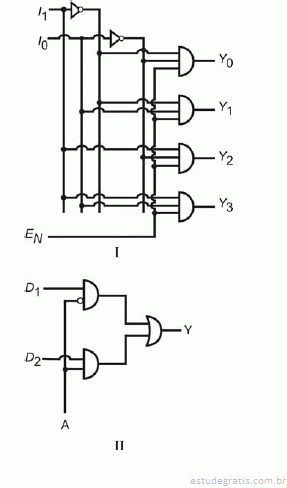

No que se refere aos circuitos combinacionais mostrados nas figuras I e II acima, julgue os itens seguintes.

No circuito da figura II, se D₁ = 1, D₂ = 0 e A = 1, então Y = 1.

No que se refere aos circuitos combinacionais mostrados nas figuras I e II acima, julgue os itens seguintes.

O circuito na figura I pode funcionar como um decodificador de 2 para 4, com um pino de habilitação.

Julgue os itens que se seguem quanto à equivalência dos números em diferentes bases, considerando que a base do sistema de numeração está representada como subscrito.
