Questões de Engenharia Eletrônica do ano 2010

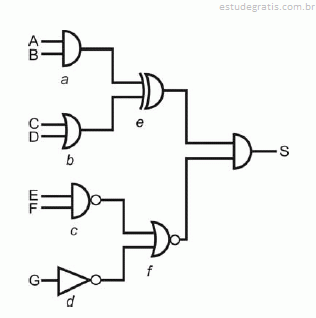

A figura acima mostra um circuito combinacional implementado com portas lógicas. Esse circuito possui sete entradas, indicadas pelas letras de A até G, e uma saída S. Com relação a esse circuito, julgue os itens subsequentes.

Se as entradas A, B, C, D, E, F e G assumirem, respectivamente, os níveis lógicos 1, 1, 0, 1, 1, 1 e 1, então a saída S assumirá o nível lógico 0.

Com relação às tecnologias de microeletrônica utilizadas na implementação de sistemas digitais, julgue os itens que se seguem.

Os dispositivos TTL do tipo coletor aberto não requerem o uso de um resistor de pull-up entre a saída da porta e a tensão de alimentação de um sistema digital.

Com relação às tecnologias de microeletrônica utilizadas na implementação de sistemas digitais, julgue os itens que se seguem.

Os dispositivos TTL do tipo LS apresentam maior consumo e maior velocidade de comutação que os dispositivos TTL padrão.

Com relação às tecnologias de microeletrônica utilizadas na implementação de sistemas digitais, julgue os itens que se seguem.

Os dispositivos do tipo CMOS utilizam, na sua fabricação, transistores NMOS, mas não utilizam transistores PMOS, em virtude do tempo de comutação baixo destes últimos.

Com relação às tecnologias de microeletrônica utilizadas na implementação de sistemas digitais, julgue os itens que se seguem.

A saída de uma porta lógica do tipo tri-state tem a capacidade de assumir, além dos níveis lógicos alto e baixo, o estado de alta impedância.
