Questões de Engenharia Eletrônica do ano 2010

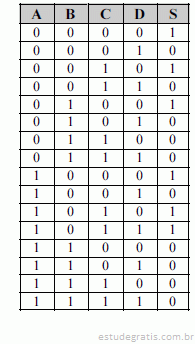

Julgue os itens que se seguem, com relação à tabela verdade acima, referente a um circuito combinacional com quatro entradas — A, B, C e D — e uma saída — S.

A expressão lógica mínima, na forma soma de produtos, que corresponde à tabela verdade é S = A.B+C.D.

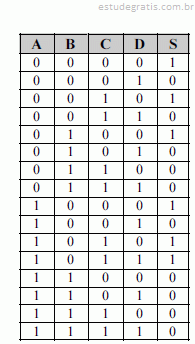

Julgue os itens que se seguem, com relação à tabela verdade acima, referente a um circuito combinacional com quatro entradas — A, B, C e D — e uma saída — S.

A expressão lógica mínima, na forma produto de somas, que corresponde à tabela verdade é

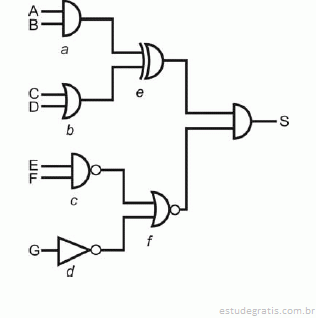

A figura acima mostra um circuito combinacional implementado com portas lógicas. Esse circuito possui sete entradas, indicadas pelas letras de A até G, e uma saída S. Com relação a esse circuito, julgue os itens subsequentes.

Se a entrada G tiver nível lógico 0, então a saída S terá sempre o nível lógico 0, quaisquer que sejam os valores lógicos das demais variáveis de entrada.

A figura acima mostra um circuito combinacional implementado com portas lógicas. Esse circuito possui sete entradas, indicadas pelas letras de A até G, e uma saída S. Com relação a esse circuito, julgue os itens subsequentes.

As portas lógicas indicadas por a, b e c são, respectivamente, portas E, OU e NÃO-E.

A figura acima mostra um circuito combinacional implementado com portas lógicas. Esse circuito possui sete entradas, indicadas pelas letras de A até G, e uma saída S. Com relação a esse circuito, julgue os itens subsequentes.

As portas lógicas indicadas por d, e e f são, respectivamente, portas INVERSORA, OU-EXCLUSIVO e NÃO-OU.
