Questões de Engenharia Eletrônica do ano 2010

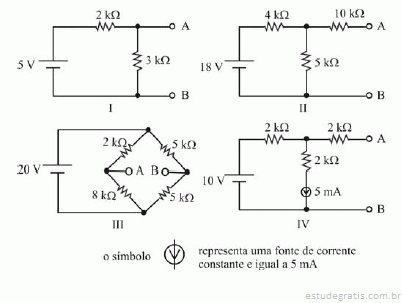

As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.

Para o circuito da figura III, V_th = 6 V e R_th = 3,1

As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.

O circuito na figura IV apresenta V_th = 5 V e R_th = 10 .

As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.

Para um circuito que contém apenas fontes de tensão constante e resistores lineares, é possível determinar, experimentalmente, a tensão e a resistência de Thevenin entre dois pontos por meio do seguinte procedimento: mede-se a tensão entre os dois pontos, por exemplo, com um voltímetro de alta impedância de entrada; para medir a resistência equivalente de Thevenin, conecta-se uma resistência variável entre os pontos em que se deseja calcular o equivalente; ajusta-se o valor dessa resistência até se obter uma queda de tensão igual ao dobro da tensão de Thevenin medida inicialmente. O valor ajustado da resistência é, então, igual à resistência de Thevenin.

No que se refere ao circuito elétrico acima, julgue os itens subsequentes.

A potência consumida no resistor de 2 é igual a 8 W.

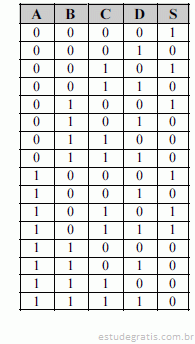

Julgue os itens que se seguem, com relação à tabela verdade acima, referente a um circuito combinacional com quatro entradas — A, B, C e D — e uma saída — S.

É possível implementar circuitos lógicos que funcionem de acordo com a tabela verdade utilizando-se apenas portas lógicas NAND de duas entradas.
