Questões de Engenharia Eletrônica do ano 2010

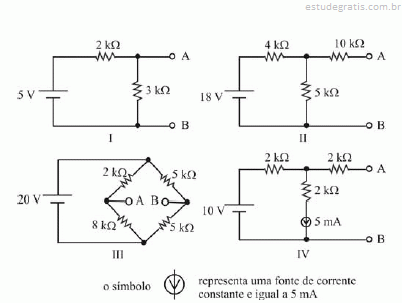

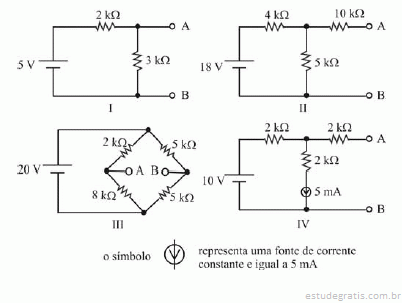

As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.

O circuito equivalente de Norton pode ser obtido a partir do circuito equivalente de Thevenin utilizando-se técnicas de transformação que dependem da tensão e da resistência equivalentes de Thevenin.

As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.

Para se obter I_N experimentalmente, com o uso de um amperímetro, a fonte deve ser mantida em funcionamento normal e a medida deve ser realizada ligando-se, entre os dois pontos de interesse, o amperímetro em série com um resistor de resistência não nula.

As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.

Em um circuito elétrico composto apenas por uma malha fechada constituída por uma conexão em série de uma fonte de tensão de valor E e dois resistores com resistências R₁ e R₂, I_N vista dos terminas do resistor R₂ depende apenas da resistência R₁ e do valor E da fonte de tensão.

As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.

Para o circuito na figura I, Vth = 3 V e Rth = 1,2

As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.

No circuito da figura II, Vth = 10 V e
