Questões de Engenharia Eletrônica do ano 2010

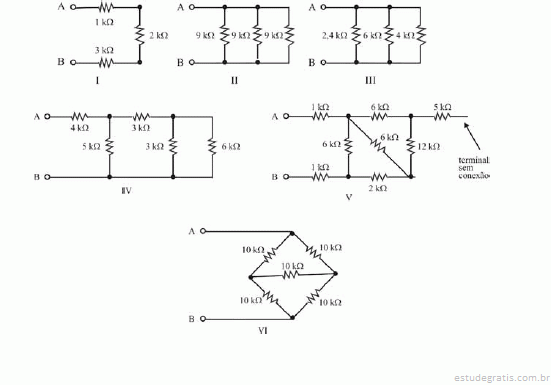

Considerando as figuras de I a VI acima, que mostram diversas associações de resistores, é correto afirmar que a resistência equivalente entre os terminais A e B do circuito na figura

VI é igual a 10

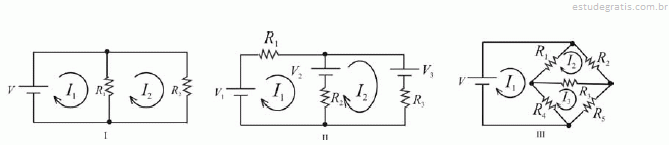

As figuras de I a III acima mostram circuitos elétricos, com a indicação de fontes de alimentação, de resistores e das correntes de malha. No que diz respeito a esses circuitos, julgue os itens seguintes.

As equações a seguir descrevem corretamente as duas equações de malha para o circuito elétrico mostrado na figura I.

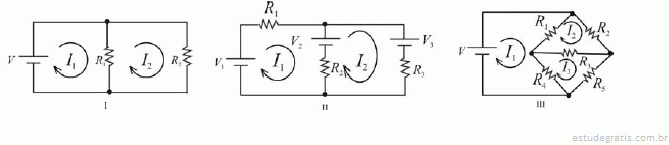

As figuras de I a III acima mostram circuitos elétricos, com a indicação de fontes de alimentação, de resistores e das correntes de malha. No que diz respeito a esses circuitos, julgue os itens seguintes.

As equações de malha para o circuito da figura III são apresentadas corretamente a seguir.

As figuras de I a III acima mostram circuitos elétricos, com a indicação de fontes de alimentação, de resistores e das correntes de malha. No que diz respeito a esses circuitos, julgue os itens seguintes.

As duas correntes de malha do circuito na figura II podem ser obtidas corretamente a partir das equações abaixo.

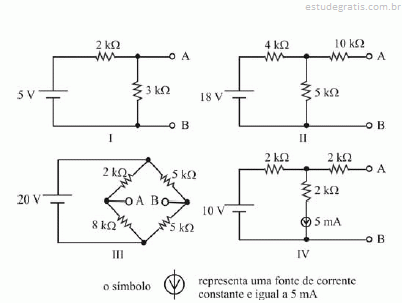

As figuras de I a IV acima mostram circuitos elétricos, dos quais se deseja determinar o circuito equivalente de Thevenin ou o de Norton entre os terminais A e B. Considerando que Vth e Rth representam, respectivamente, a tensão e a resistência equivalente de Thevenin, e que IN e RN representam, respectivamente, a corrente e a resistência equivalente de Norton, julgue os itens a seguir.

Para o circuito na figura I, I_N = 1 mA e R_N = 1,2
