Questões de Engenharia Eletrônica do ano 2010

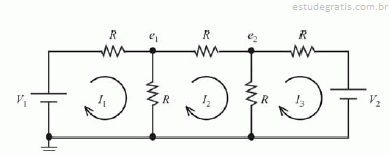

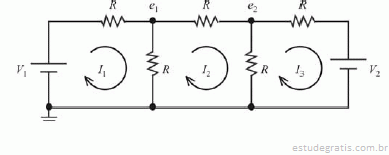

A figura acima mostra um circuito elétrico que contém fontes de tensão constante e resistores com mesmo valor de resistência. No circuito, estão indicados dois nós representando os potenciais e₁ e e₂, em relação à referência (terra). Com relação a esse circuito elétrico, julgue os itens de 58 a 63.

Se, para o resistor R conectado entre a fonte de tensão V1 e o nó e1, o módulo da queda de tensão for igual a 50 volts e o módulo da corrente for igual a 20 miliamperes, então o valor da resistência desse resistor é igual a 2,5 .

A figura acima mostra um circuito elétrico que contém fontes de tensão constante e resistores com mesmo valor de resistência. No circuito, estão indicados dois nós representando os potenciais e₁ e e₂, em relação à referência (terra). Com relação a esse circuito elétrico, julgue os itens de 58 a 63.

As equações apresentadas a seguir podem corresponder corretamente às equações nodais do circuito.

A figura acima mostra um circuito elétrico que contém fontes de tensão constante e resistores com mesmo valor de resistência. No circuito, estão indicados dois nós representando os potenciais e₁ e e₂, em relação à referência (terra). Com relação a esse circuito elétrico, julgue os itens de 58 a 63.

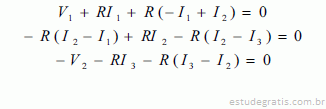

As equações apresentadas a seguir podem indicar corretamente equações de malha para o circuito, considerando-se os sentidos de cada corrente de malha indicados na figura.

A figura acima mostra um circuito elétrico que contém fontes de tensão constante e resistores com mesmo valor de resistência. No circuito, estão indicados dois nós representando os potenciais e₁ e e₂, em relação à referência (terra). Com relação a esse circuito elétrico, julgue os itens de 58 a 63.

Se o resistor entre os nós com potenciais e₁ e e₂ for retirado do circuito (ou seja, se for substituído por circuito aberto), então e₂ - e₁ será igual a

A figura acima mostra um circuito elétrico que contém fontes de tensão constante e resistores com mesmo valor de resistência. No circuito, estão indicados dois nós representando os potenciais e₁ e e₂, em relação à referência (terra). Com relação a esse circuito elétrico, julgue os itens de 58 a 63.

Se o resistor conectado entre a fonte de tensão V₂ e o nó e₂ for retirado do circuito (ou seja, se for substituído por circuito aberto), então o potencial e₂ será igual a
