Questões de Engenharia Eletrônica do ano 2008

Pesquise questões de concurso nos filtros abaixo

Listagem de Questões de Engenharia Eletrônica do ano 2008

#Questão 634624 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2008, INPE, Tecnologista da Carreira de Desenvolvimento Tecnológico

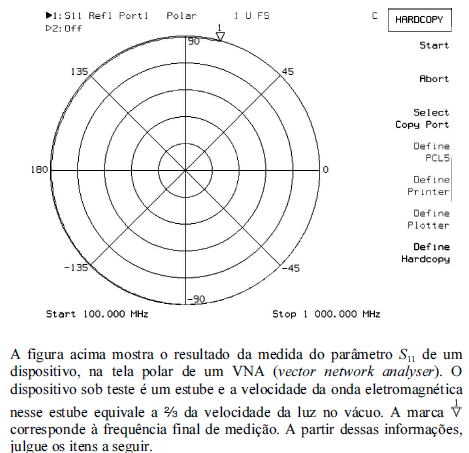

O estube entra em ressonância para determinada frequência de análise.

#Questão 634625 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2008, INPE, Tecnologista da Carreira de Desenvolvimento Tecnológico

Se a fase de S11 na frequência inicial for igual a –28,8/, é correto afirmar que o comprimento físico do estube sob teste está entre 3 cm e 5 cm.

#Questão 634626 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2008, INPE, Tecnologista da Carreira de Desenvolvimento Tecnológico

O estube sob teste está em curtocircuito na faixa de frequência de análise.

#Questão 634627 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2008, INPE, Tecnologista da Carreira de Desenvolvimento Tecnológico

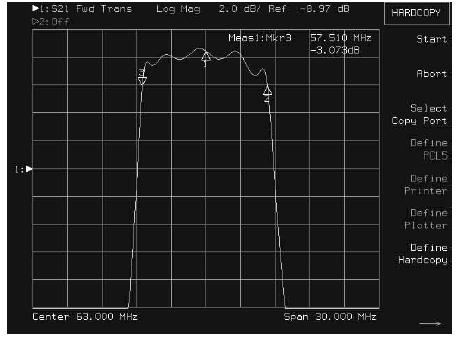

Considerando a figura acima, que mostra a tela de um analisador de redes usado na medida do módulo do parâmetro S21 de um filtro passa-faixa, julgue os próximos itens.

A largura de banda de 3 dB desse filtro é superior a 6 MHz.

#Questão 634628 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2008, INPE, Tecnologista da Carreira de Desenvolvimento Tecnológico

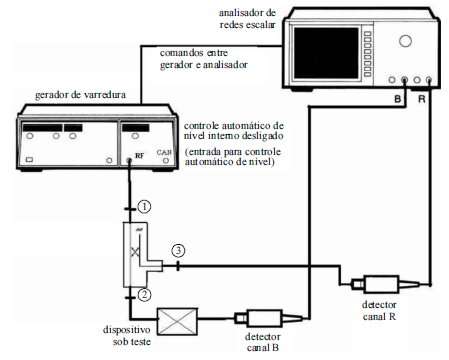

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

O acoplador direcional mostrado na montagem é necessário para se corrigir os níveis de potência entre o gerador de varredura e o analisador de redes.
