Questões de Engenharia Eletrônica do ano 2008

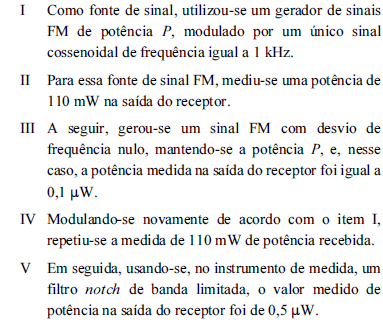

Em um procedimento de medida para verificação da qualidade de um receptor FM, foi adotado o procedimento a seguir, realizado em uma câmara isolada.

A partir das informações apresentadas, julgue os itens a seguir.

Em um procedimento de medida para verificação da qualidade de um receptor FM, foi adotado o procedimento a seguir, realizado em uma câmara isolada.

A partir das informações apresentadas, julgue os itens a seguir.

Considere que a perda de retorno em uma antena de micro-ondas tenha sido medida utilizando-se a ponte de reflectometria coaxial. Considere a ponte ideal e a fonte de micro-ondas casada. A ponte foi calibrada, conectando-se um curto coaxial do mesmo tipo de conector utilizado na ponte. Na medida, um adaptador coaxial-guia foi utilizado para conectar a antena à ponte e apresentou perda de retorno de 40 dB, em qualquer direção. Nessa situação, julgue os itens seguintes. A perda de inserção apresentada pelo adaptador influencia a referida medida.

Considere que a perda de retorno em uma antena de micro-ondas tenha sido medida utilizando-se a ponte de reflectometria coaxial. Considere a ponte ideal e a fonte de micro-ondas casada. A ponte foi calibrada, conectando-se um curto coaxial do mesmo tipo de conector utilizado na ponte. Na medida, um adaptador coaxial-guia foi utilizado para conectar a antena à ponte e apresentou perda de retorno de 40 dB, em qualquer direção. Nessa situação, julgue os itens seguintes. A perda de retorno no adaptador está muito alta e, portanto, antenas com perda de retorno de 20 dB apresentarão na porta de medida valores maiores que 20 dB.

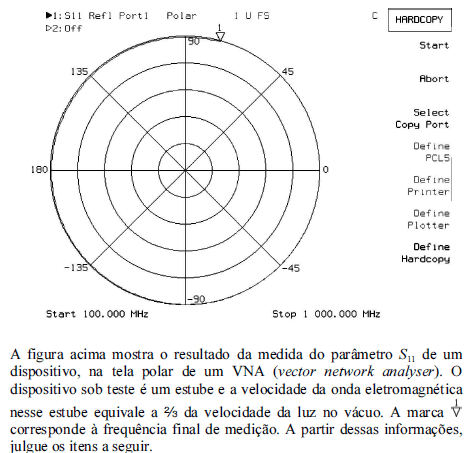

O módulo de S₁₁ na maior frequência de análise indica que houve ganho de potência para essa frequência.
