Questões de Engenharia Eletrônica do ano 2008

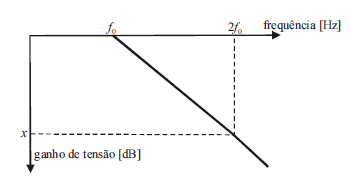

A figura acima mostra um gráfico com as assíntotas de um diagrama de Bode para um circuito RC de primeira ordem, constituído por um único resistor R e um único capacitor C. Com base nas informações da figura e nas características desse tipo de circuito, julgue os itens a seguir.

A figura acima mostra um gráfico com as assíntotas de um diagrama de Bode para um circuito RC de primeira ordem, constituído por um único resistor R e um único capacitor C. Com base nas informações da figura e nas características desse tipo de circuito, julgue os itens a seguir.

Com relação a medidas em RF e em micro-ondas, julgue os itens a seguir. Considere que, para a determinação do ganho de uma antena A, o seguinte procedimento tenha sido realizado: uma antena B, de ganho 20 dBi, foi conectada a um transmissor; por meio de procedimento apropriado, mediu-se uma potência de 10–8 mW quando uma antena B estava conectada a um receptor; a seguir, substituiu-se a antena B pela antena A, obtendo-se uma leitura de 10–7 mW no receptor. Nessa situação, é correto afirmar que a antena A tem ganho de 10 dBi.

Com relação a medidas em RF e em micro-ondas, julgue os itens a seguir. Considere que um receptor e uma antena com ganho de 30 dBi sejam usados para se medir a intensidade de campo elétrico em determinado local, provocado por um sistema de telecomunicações que opera em 12 GHz. Nessa situação, se o receptor indicar uma voltagem de 1 mV em uma carga de 50 ohms, então o valor do campo elétrico medido, por meio desse receptor, é superior a 2 mV/m.

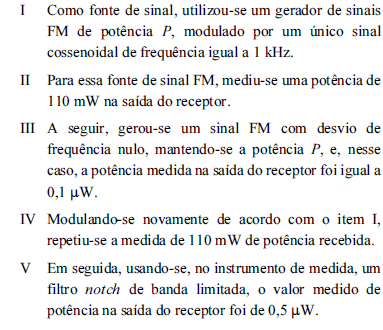

Em um procedimento de medida para verificação da qualidade de um receptor FM, foi adotado o procedimento a seguir, realizado em uma câmara isolada.

A partir das informações apresentadas, julgue os itens a seguir.
