Questões de Engenharia Eletrônica do ano 2008

Em uma instalação crítica, seja industrial, residencial, de laboratório etc., faz-se necessária a implantação de um sistema de segurança que permita detectar condições hostis ou perigosas. Entre essas condições podem-se citar, invasão, incêndio, vazamentos de fluídos etc. A respeito de sensores de sistemas de segurança, julgue os itens 93 a 95.

O termistor é um sensor de temperatura onde essa variável é traduzida em uma variação de tensão entre seus terminais. Como circuito de condicionamento de sinal para esse sensor basta o uso de um amplificador de tensão com alto ganho, já que a tensão gerada pelo sensor é relativamente pequena.

Em uma instalação crítica, seja industrial, residencial, de laboratório etc., faz-se necessária a implantação de um sistema de segurança que permita detectar condições hostis ou perigosas. Entre essas condições podem-se citar, invasão, incêndio, vazamentos de fluídos etc. A respeito de sensores de sistemas de segurança, julgue os itens 93 a 95.

Em um detetor óptico de fumaça, a luz emitida por um diodo do tipo LED, no interior de uma câmara do equipamento, é captada por um fotodiodo ou um fototransistor. Caso a fumaça invada essa câmara, ocorre dispersão da luz emitida, sendo a mesma percebida pelo fotodiodo ou fototransistor, o que leva ao disparo do detector.

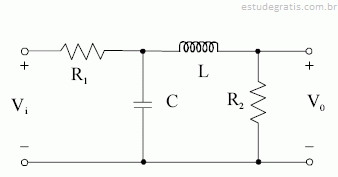

Com referência ao circuito acima que implementa um filtro analógico passivo mostrado, no qual a variável v _i é a tensão de entrada e a variável v _o é a tensão de saída, julgue os itens que se seguem.

Para uma tensão constante de valor V presente na entrada, a tensão de saída, em regime permanente, vale VR ₂ /(R ₁ +R ₂ ).

Com referência ao circuito acima que implementa um filtro analógico passivo mostrado, no qual a variável v _i é a tensão de entrada e a variável v _o é a tensão de saída, julgue os itens que se seguem.

Em uma condição de regime permanente senoidal, o indutor apresenta uma tensão entre seus terminais com um atraso de 90º em relação à corrente que o atravessa.

Com referência ao circuito acima que implementa um filtro analógico passivo mostrado, no qual a variável v _i é a tensão de entrada e a variável v _o é a tensão de saída, julgue os itens que se seguem.

Esse circuito se comporta como um filtro passa-baixas.
