Questões de Engenharia Eletrônica do ano 2008

É normal em satélites modernos a utilização de transponders. A respeito desse assunto, julgue o item abaixo.

Cada transponder consiste de um diplexer, o qual realiza simultaneamente as funções de receptor e transmissor.

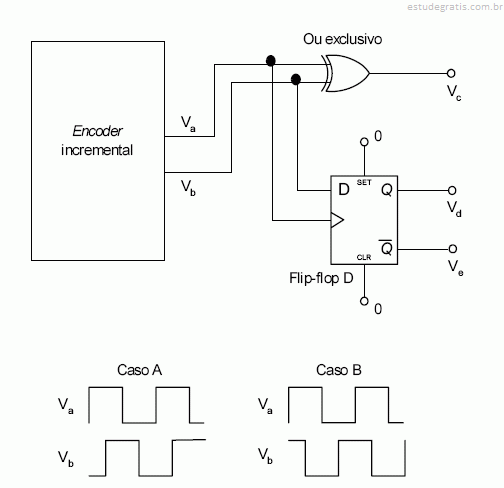

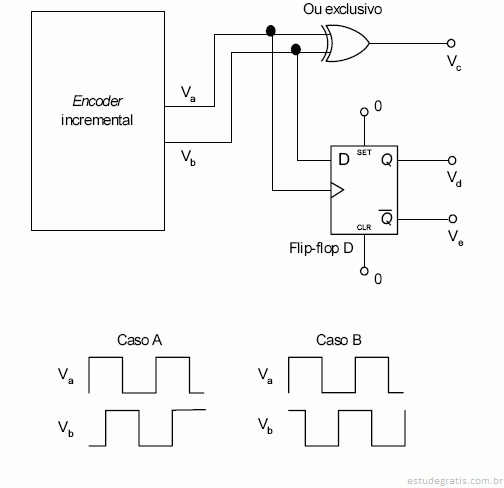

Um encoder incremental possui dois sinais de saída, na forma de onda quadrada, de mesma freqüência e defasados em ¼ de ciclo. Assumindo que as saídas dos canais tenham ciclo de trabalho de 50%, existem duas possibilidades para a temporização dos mesmos, conforme indicado por caso A e caso B na figura acima. Os sinais do encoder incremental são processados pelo circuito digital indicado na mesma figura. Acerca do funcionamento desse circuito em regime permanente, e considerando que todos os componentes do circuito são ideais, julgue os itens subseqüentes.

O sinal V _c possui freqüência duas vezes maior que a freqüência do sinal V _b .

Um encoder incremental possui dois sinais de saída, na forma de onda quadrada, de mesma freqüência e defasados em ¼ de ciclo. Assumindo que as saídas dos canais tenham ciclo de trabalho de 50%, existem duas possibilidades para a temporização dos mesmos, conforme indicado por caso A e caso B na figura acima. Os sinais do encoder incremental são processados pelo circuito digital indicado na mesma figura. Acerca do funcionamento desse circuito em regime permanente, e considerando que todos os componentes do circuito são ideais, julgue os itens subseqüentes.

Se o sinal V _b estivesse sempre em nível alto, a porta ou-exclusivo (exclusive-Or) inverteria o sinal V _a .

Um encoder incremental possui dois sinais de saída, na forma de onda quadrada, de mesma freqüência e defasados em ¼ de ciclo. Assumindo que as saídas dos canais tenham ciclo de trabalho de 50%, existem duas possibilidades para a temporização dos mesmos, conforme indicado por caso A e caso B na figura acima. Os sinais do encoder incremental são processados pelo circuito digital indicado na mesma figura. Acerca do funcionamento desse circuito em regime permanente, e considerando que todos os componentes do circuito são ideais, julgue os itens subseqüentes.

Se as saídas do encoder incremental se comportarem conforme ilustrado no caso A, então a saída V _d do flip-flop do tipo D sempre estará em nível lógico alto.

Um encoder incremental possui dois sinais de saída, na forma de onda quadrada, de mesma freqüência e defasados em ¼ de ciclo. Assumindo que as saídas dos canais tenham ciclo de trabalho de 50%, existem duas possibilidades para a temporização dos mesmos, conforme indicado por caso A e caso B na figura acima. Os sinais do encoder incremental são processados pelo circuito digital indicado na mesma figura. Acerca do funcionamento desse circuito em regime permanente, e considerando que todos os componentes do circuito são ideais, julgue os itens subseqüentes.

Como a entrada CLR do flip-flop do tipo D é ativada por nível alto, e essa entrada está em nível baixo, então a saída V _e sempre estará em nível alto.
