Questões de Engenharia Eletrônica do ano 2007

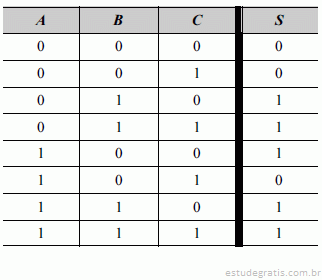

A figura acima mostra a tabela verdade que descreve o funcionamento de um circuito combinacional de 3 entradas — A B e C —, e uma saída — S. Com relação a essa tabela verdade, julgue os itens subseqüentes.

É possível realizar um circuito lógico correspondente à tabela verdade usando 4 portas NÃO-E de duas entradas.

A figura acima mostra um circuito lógico implementado com portas TTL. Com relação a esse circuito, é correto afirmar que

a saída S assumirá o valor lógico 0, caso as entradas A, B, C, D e E assumam todas o valor lógico 1.

Com relação às características dos circuitos digitais construídos com tecnologias TTL e CMOS, julgue os itens que se seguem.

Nas portas lógicas TTL com saída do tipo totem-pole, é necessária a inclusão de um resistor de pull-up para que o dispositivo funcione de forma adequada. Nas portas TTL do tipo open colector, não se deve incluir os resistores de pullup, pois estes não permitirão o funcionamento correto da porta.

Com relação às características dos circuitos digitais construídos com tecnologias TTL e CMOS, julgue os itens que se seguem.

Em portas lógicas do tipo CMOS, são utilizados tanto MOSFET de canal N quanto MOSFET de canal P.

Em controle automático de processos, utiliza-se o procedimento de realimentação para fins de ajuste de determinada variável de interesse do processo a ser controlado. A respeito das características do procedimento de realimentação, julgue os itens a seguir.
