Questões de Engenharia Eletrônica do ano 2007

Julgue os itens a seguir, considerando ideais todos os componentes dos circuitos apresentados.

A tensão de saída do circuito a seguir é dada por V_S = -4V_e -8

Com relação a transistores bipolares e a transistores de efeito de campo, julgue os itens que se seguem.

No transistor bipolar do tipo NPN, os terminais do emissor e da base se conectam a blocos construídos com materiais do tipo N, e o terminal do coletor se conecta a um bloco de material do tipo P.

Com relação a transistores bipolares e a transistores de efeito de campo, julgue os itens que se seguem.

No transistor MOSFET do tipo NMOS, a região correspondente ao canal é construída com material do tipo N, o canal induzido é do tipo P, e as regiões de fonte e dreno são do tipo P.

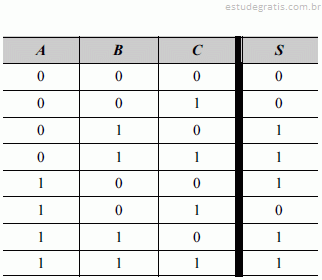

A figura acima mostra a tabela verdade que descreve o funcionamento de um circuito combinacional de 3 entradas — A B e C —, e uma saída — S. Com relação a essa tabela verdade, julgue os itens subseqüentes.

A expressão booleana mínima, na forma soma de produtos, para a tabela verdade acima é .

A figura acima mostra a tabela verdade que descreve o funcionamento de um circuito combinacional de 3 entradas — A B e C —, e uma saída — S. Com relação a essa tabela verdade, julgue os itens subseqüentes.

A expressão booleana mínima, na forma produto de somas, para a tabela verdade acima é  .
