Questões de Engenharia Eletrônica do ano 2006

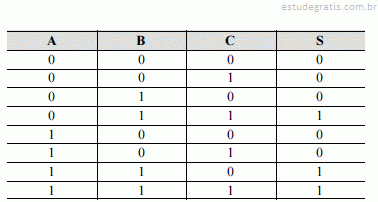

Na tabela acima, que representa uma função booleana, as variáveis A, B e C são entradas, e a variável S é a saída. Com relação a essa tabela, julgue os itens que se seguem.

É possível realizar a expressão lógica representada pela tabela por meio de apenas três portas lógicas do tipo não-ou de duas entradas.

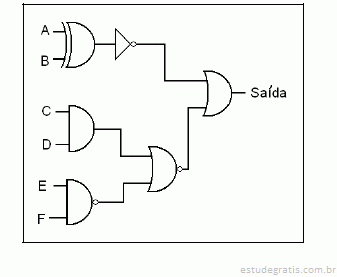

Com relação ao circuito combinacional mostrado acima, julgue os itens subseqüentes.

A porta lógica mais à direita, no circuito, é uma porta lógica ou-exclusivo.

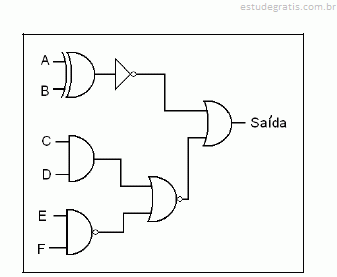

Com relação ao circuito combinacional mostrado acima, julgue os itens subseqüentes.

Se as entradas A, B, C, D, E e F tiverem, respectivamente, os valores lógicos 1, 1, 1, 0, 1 e 1, então o valor da variável Saída será igual a 1.

Com relação ao circuito combinacional mostrado acima, julgue os itens subseqüentes.

O circuito mostrado na figura possui apenas dois níveis de atraso.

Com relação ao flip-flop mostrado na figura ao lado, julgue o item que se segue.

Se as entradas J e K tiverem nível lógico 1 e a saída Q tiver o valor lógico 1, então, após a descida do relógio, a saída Q deverá assumir valor lógico igual a 1.
