Considere que tenha ocorrido uma falta assimétrica em determinada rede de energia elétrica em CA e que os componentes de seqüência zero, positiva e negativa da corrente de falta sejam todas iguais a 2,5 pu. Com relação a essa situação, julgue os itens a seguir.

Caso a falta seja do tipo fase-terra (monofásica), a corrente de falta da fase faltosa para a terra será igual a 7,5 pu.

Considere que tenha ocorrido uma falta assimétrica em determinada rede de energia elétrica em CA e que os componentes de seqüência zero, positiva e negativa da corrente de falta sejam todas iguais a 2,5 pu. Com relação a essa situação, julgue os itens a seguir.

Faltas bifásicas que envolvem a terra (fase-fase-terra) representam curtos-circuitos assimétricos.

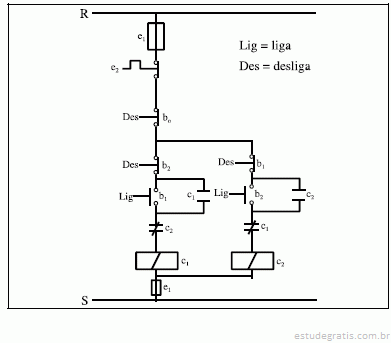

A figura acima ilustra um circuito de comando para reversão do sentido de rotação do eixo de um motor de indução trifásico. Considere-se que as ligações dos circuitos de comando e de força, bem como dos dispositivos associados estejam adequadamente efetuadas e que esses dispositivos associados estejam corretamente ajustados e dimensionados.

Com base nessas informações, julgue os itens subseqüentes.

A reversão do sentido de rotação do motor não pode ser efetuada de forma instantânea, visto que o modo como a bobina c₂ está conectada implica intertravamento elétrico com a bobina c₁.

A figura acima ilustra um circuito de comando para reversão do sentido de rotação do eixo de um motor de indução trifásico. Considere-se que as ligações dos circuitos de comando e de força, bem como dos dispositivos associados estejam adequadamente efetuadas e que esses dispositivos associados estejam corretamente ajustados e dimensionados.

Com base nessas informações, julgue os itens subseqüentes.

Em condições normais de funcionamento, o motor pode ser desligado manualmente, pressionando-se a botoeira b_o.

A figura acima ilustra um circuito de comando para reversão do sentido de rotação do eixo de um motor de indução trifásico. Considere-se que as ligações dos circuitos de comando e de força, bem como dos dispositivos associados estejam adequadamente efetuadas e que esses dispositivos associados estejam corretamente ajustados e dimensionados.

Com base nessas informações, julgue os itens subseqüentes.

O dispositivo indicado por e1 tem, no circuito, a função de protegê-lo contra correntes de curto-circuito.
