Questões de Engenharia Eletrônica do ano 2006

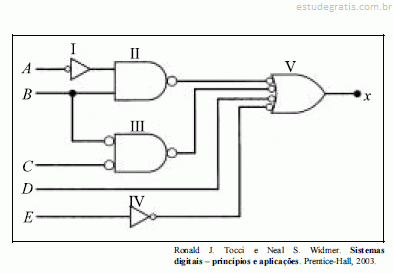

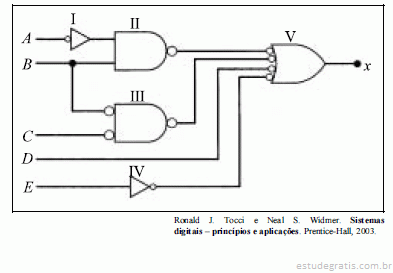

Com relação ao circuito combinacional mostrado na figura acima, julgue os seguintes itens.

Na figura, a porta lógica indicada por V corresponde a uma porta E.

Com relação ao circuito combinacional mostrado na figura acima, julgue os seguintes itens.

Se os valores lógicos das entradas A, B, C, D e E forem, respectivamente, 0, 1, 0, 1 e 0, então, a saída x assumirá o valor lógico 1.

Com relação ao circuito combinacional mostrado na figura acima, julgue os seguintes itens.

Se a entrada E assumir o valor lógico 1, então, independentemente do valor lógico das demais entradas, o valor lógico da saída x será 0.

Com relação ao circuito combinacional mostrado na figura acima, julgue os seguintes itens.

É possível implementar um circuito que realize uma função lógica equivalente à realizada com o circuito mostrado, usando-se apenas portas NÃO-OU com números de entradas convenientes.

Com relação ao circuito combinacional mostrado na figura acima, julgue os seguintes itens.

Os símbolos usados na figura indicam que as portas lógicas utilizadas são do tipo coletor aberto.
