Questões de Engenharia Eletrônica do ano 2006

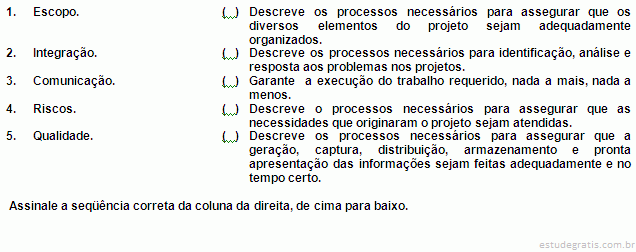

Gerenciamento de Projetos é hoje uma área desenvolvida sobre a qual muitos estudos e normatizações têm sido realizados. O PMI é um dos principais órgãos internacionais nessa área e segundo esse órgão, o Gerenciamento de Projetos é composto por alguns elementos apresentados na coluna da esquerda.

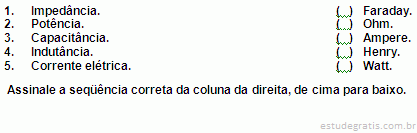

Na coluna da esquerda são apresentadas algumas grandezas físicas. Na coluna da direita são apresentadas algumas unidades. Numere a coluna da direita de forma que cada unidade corresponda à sua respectiva grandeza física. Assinale a seqüência correta da coluna da direita, de cima para baixo.

Considere o circuito abaixo. Sabendo-se que E= 10 V e R= 10 , determine as leituras no amperímetro e no voltímetro, considerando que ambos sejam ideais. Assinale a alternativa que apresenta respectivamente esses valores calculados

Em uma residência na qual a tensão de alimentação é 127 V, há um disjuntor geral de 25 A. Nessa residência são utilizados eventualmente diversos eletrodomésticos nos quais estão especificadas as respectivas potências, conforme abaixo:

Chuveiro= 2400 W

Televisor= 120 W

Liquidificador= 240 W

Ebulidor= 840 W

Lâmpadas= 60 W ( cada uma )

Em que condições o disjuntor desarmará?

1. Quando forem ligados simultaneamente o chuveiro, o televisor e o liquidificador.

 2. Quando forem ligados simultaneamente o chuveiro e o ebulidor.

 3. Quando forem ligados simultaneamente o ebulidor, o televisor e 5 lâmpadas.

4. Quando forem ligados simultaneamente 10 lâmpadas , o televisor e o chuveiro.

O dijuntor desarmará nos itens:

No circuito abaixo, considerando a utilização dos interruptores S1, S2 e da lâmpada L1, considere as afirmativas abaixo:

1. É possível obter somente a função lógica E.

 2. É possível obter a função lógica NE.

3. É possível obter a função lógica OU.

4. É possível utilizar o circuito como um demonstrativo de aplicação digital.

Assinale a alternativa correta.
