#Questão 422787 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2006, MPE/TO, Técnico Ministerial

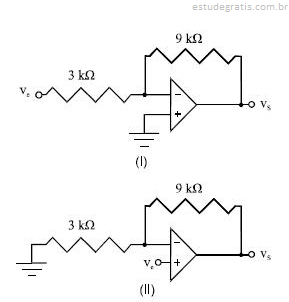

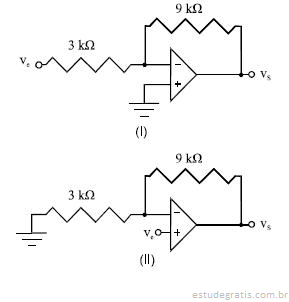

A figura acima ilustra dois circuitos amplificadores de tensão que utilizam amplificadores operacionais. Nos circuitos, Ve e VS representam, respectivamente, a tensão de entrada e a tensão de saída. Considerando que todos os componentes desses circuitos são ideais, julgue os itens subseqüentes.

O ganho do circuito (II) é igual a 4.

#Questão 422788 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2006, MPE/TO, Técnico Ministerial

A figura acima ilustra dois circuitos amplificadores de tensão que utilizam amplificadores operacionais. Nos circuitos, Ve e VS representam, respectivamente, a tensão de entrada e a tensão de saída. Considerando que todos os componentes desses circuitos são ideais, julgue os itens subseqüentes.

A impedância de saída de ambos os circuitos é igual a 9 k.

#Questão 422789 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2006, MPE/TO, Técnico Ministerial

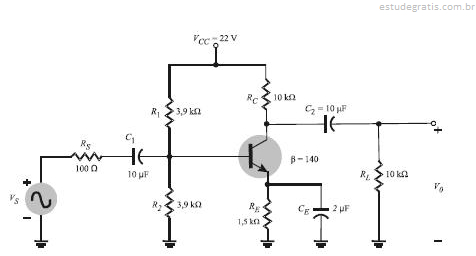

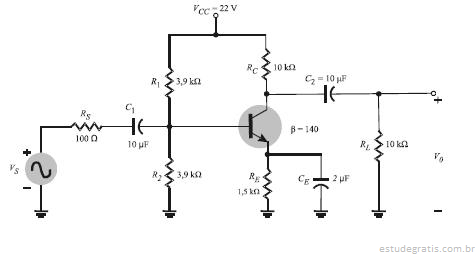

Com relação ao amplificador transistorizado esquematizado na figura acima, julgue os itens que se seguem.

Esse amplificador opera no modo emissor comum.

#Questão 422790 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2006, MPE/TO, Técnico Ministerial

Com relação ao amplificador transistorizado esquematizado na figura acima, julgue os itens que se seguem.

A impedância de saída desse amplificador é inferior a 100 .

#Questão 422791 - Engenharia Eletrônica, Geral, CESPE / CEBRASPE, 2006, MPE/TO, Técnico Ministerial

Com relação ao amplificador transistorizado esquematizado na figura acima, julgue os itens que se seguem.

A impedância de entrada equivalente desse amplificador é igual a 100 .
