Questões de Engenharia Eletrônica do ano 2006

Ao longo do desenvolvimento da eletrônica digital, foram utilizadas diversas tecnologias para a construção de circuitos integrados na implementação das funções lógicas. Duas dessas tecnologias ainda são amplamente utilizadas: as famílias TTL e CMOS. A respeito dessas duas famílias de circuitos lógicos, julgue os itens subseqüentes.

Para alimentação dos circuitos CMOS, é permitida apenas a tensão com valor de +5 V.

Ao longo do desenvolvimento da eletrônica digital, foram utilizadas diversas tecnologias para a construção de circuitos integrados na implementação das funções lógicas. Duas dessas tecnologias ainda são amplamente utilizadas: as famílias TTL e CMOS. A respeito dessas duas famílias de circuitos lógicos, julgue os itens subseqüentes.

A família TTL possui várias versões, além da versão padrão. A versão LS dessa família apresenta consumo de energia elétrica bem menor que o consumo da versão padrão.

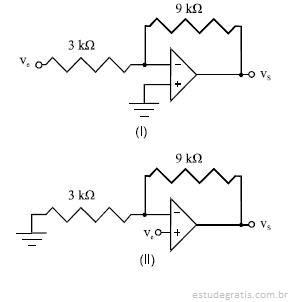

A figura acima ilustra dois circuitos amplificadores de tensão que utilizam amplificadores operacionais. Nos circuitos, V_e e V_S representam, respectivamente, a tensão de entrada e a tensão de saída. Considerando que todos os componentes desses circuitos são ideais, julgue os itens subseqüentes.

A figura acima ilustra dois circuitos amplificadores de tensão que utilizam amplificadores operacionais. Nos circuitos, V_e e V_S representam, respectivamente, a tensão de entrada e a tensão de saída. Considerando que todos os componentes desses circuitos são ideais, julgue os itens subseqüentes.

A impedância de entrada do circuito (II) é igual a 3 k.

A figura acima ilustra dois circuitos amplificadores de tensão que utilizam amplificadores operacionais. Nos circuitos, V_e e V_S representam, respectivamente, a tensão de entrada e a tensão de saída. Considerando que todos os componentes desses circuitos são ideais, julgue os itens subseqüentes.

O ganho do circuito (I) é igual a -3.
