Questões de Engenharia Elétrica da FEC

#Questão 411464 - Engenharia Elétrica, Geral, FEC, 2003, TRF 2ª, Técnico Judiciário

Considere um diodo de junção ligado em um circuito retificador monofásico. Neste caso o diodo conduz quando a tensão:

A)

de catodo é mais positiva que a de anodo;

B)

da fonte é positiva;

C)

da fonte é negativa;

D)

de catodo é mais negativa que a de anodo;

E)

de catodo é igual a de anodo.

#Questão 411466 - Engenharia Elétrica, Geral, FEC, 2003, TRF 2ª, Técnico Judiciário

Considerando os amplificadores Classe A e Classe B, podemos afirmar que:

A)

os amplificadores Classes A e B possuem a mesma eficiência;

B)

o amplificador Classe A trabalha na região de saturação durante meio ciclo;

C)

o amplificador Classe B é mais eficiente que o Classe A;

D)

o amplificador Classe B conduz por todo o ciclo ca sem entrar em saturação ou corte;

E)

a eficiência do amplificador Classe A é maior que 90%.

#Questão 411467 - Engenharia Elétrica, Geral, FEC, 2003, TRF 2ª, Técnico Judiciário

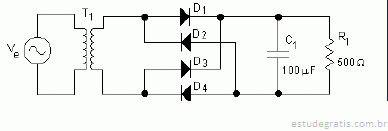

No circuito abaixo, a relação de transformação de T1 é de 10:1; e a tensão de entrada V_eé 127 V rms, e podendo variar em 10%. Desconsiderando as quedas de tensão nos diodos, a tensão de pico reverso máxima que podemos encontrar no diodo D4 é:

A)

19,75 V;

B)

16,16 V;

C)

13,97 V;

D)

12,70 V;

E)

17,95 V.

#Questão 411469 - Engenharia Elétrica, Geral, FEC, 2003, TRF 2ª, Técnico Judiciário

#Questão 411470 - Engenharia Elétrica, Geral, FEC, 2003, TRF 2ª, Técnico Judiciário

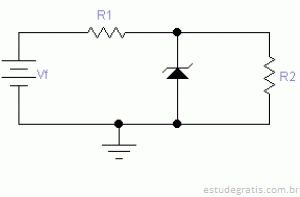

Considere o circuito abaixo, em que Vf = 30 V e, R1 e R2 valem respectivamente 300 e 2,7 k . A corrente no diodo zener, que está operando na sua tensão de ruptura, é de 20 mA. A tensão de ruptura é aproximadamente:

A)

30,0 V;

B)

27,0 V;

C)

24,0 V;

D)

23,1 V;

E)

21,6 V.
