Questões de Engenharia Elétrica da FEC

#Questão 411472 - Engenharia Elétrica, Geral, FEC, 2003, TRF 2ª, Técnico Judiciário

Dois amperímetros foram ligados em um circuito para medição das correntes I₁ e I₂como indicado. 12 Considerando que as medidas foram I₁ = 8 mA e I₂ = 200 A, os valores do ganho de corrente e o fator de cc correção do transistor são respectivamente:

A)

160 e 0,99;

B)

40 e 0,97;

C)

160 e 0,97;

D)

0,97 e 160;

E)

82 e 0,99.

#Questão 411473 - Engenharia Elétrica, Geral, FEC, 2003, TRF 2ª, Técnico Judiciário

#Questão 411475 - Engenharia Elétrica, Geral, FEC, 2003, TRF 2ª, Técnico Judiciário

Durante os testes em laboratório de um retificador de onda completa monofásico, foi obtida a forma de onda de saída na tela de um osciloscópio mostrada abaixo. Através da análise da forma de onda podemos concluir que a freqüência e o valor da tensão rms de entrada do retificador são respectivamente:

A)

60 Hz e 30 V;

B)

50 Hz e 30 V;

C)

100 Hz e 21,2 V;

D)

60 Hz e 21,2 V;

E)

50 Hz e 21,2 V

#Questão 411478 - Engenharia Elétrica, Geral, FEC, 2003, TRF 2ª, Técnico Judiciário

#Questão 411479 - Engenharia Elétrica, Geral, FEC, 2003, TRF 2ª, Técnico Judiciário

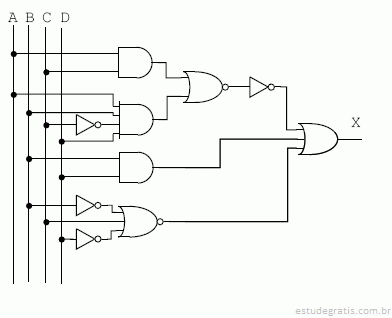

Analisando o circuito lógico abaixo, é possível retirar a expressão equivalente de X, função de A, B, C e D. Com os recursos fornecidos pela Álgebra de Boole, esta função pode ser minimizada, obtendo como expressão simplificada:

A)

B)

C)

D)

E)
