Questões de Engenharia Elétrica da CESPE / CEBRASPE

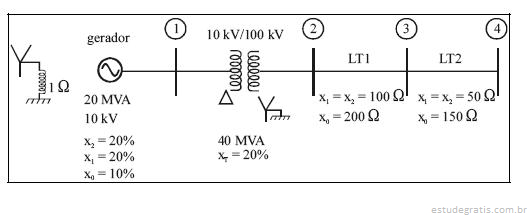

A figura acima mostra o diagrama unifilar de um sistema elétrico de potência para análise de faltas. A impedância para efeito de representação do circuito elétrico equivalente de cada equipamento e do elemento de aterramento é composta apenas por reatância indutiva. Suponha que o sistema opere em regime permanente sob tensão nominal e esteja a vazio. No diagrama unifilar, para cada componente do sistema, são apresentados os dados básicos necessários para a análise de faltas. As reatâncias de seqüência positiva e negativa são iguais para os casos do gerador e das linhas de transmissão. Em relação ao transformador, as três impedâncias de seqüência são iguais. Tanto para o transformador quanto para o gerador, os dados percentuais de reatância referem-se à base do equipamento. Considerando essas informações, julgue os itens que se seguem.

Se o lado em estrela do transformador não fosse aterrado, a intensidade da corrente de curto-circuito fase-fase na barra seria nula.

Diante do exposto e com base no diagrama de blocos e nos gráficos acima, julgue os itens que se seguem.

Na situação ilustrada pelo gráfico I, para calibrar o instrumento, deve-se aumentar o ganho G.

As figuras acima apresentam os diagramas dos circuitos A, B e C, que utilizam amplificadores operacionais, em que V e representa a tensão de entrada e V _s, a tensão de saída. Considerando que esses circuitos comportam-se de forma ideal e não operam em saturação, julgue os itens a seguir.

No circuito C, se o interruptor S estiver aberto e se V _e for uma tensão senoidal com amplitude igual a 5 V, então a tensão de saída V _s será também uma tensão senoidal com amplitude equivalente a –5 V.

Diante do exposto e com base no diagrama de blocos e nos gráficos acima, julgue os itens que se seguem.

O aumento da tensão V_d implica o aumento da tensão V _s.

O ente fundamental no estudo da eletricidade é a carga elétrica. O domínio e a manipulação desse ente pelos mais diversos dispositivos elétricos e eletrônicos é que permite a construção de equipamentos para as mais diversas aplicações. A respeito de cargas e de campos elétricos, julgue os itens a seguir.

Cargas elétricas positivas se atraem e cargas elétricas negativas se repelem.
