Os disjuntores e as chaves seccionadoras desempenham papel relevante durante manobras em subestações de alta-tensão. A respeito desses equipamentos, julgue os itens seguintes.

O hexafluoreto de enxofre (SF₆) é uma das opções de meio isolante utilizado em disjuntores para a interrupção de arco elétrico.

Os disjuntores e as chaves seccionadoras desempenham papel relevante durante manobras em subestações de alta-tensão. A respeito desses equipamentos, julgue os itens seguintes.

Em relação às características de natureza térmica, é suficiente em um projeto que as chaves seccionadoras atendam ao requisito de capacidade de condução de corrente nominal no circuito que elas seccionam.

Um transformador de potência é utilizado em uma subestação elevadora com a finalidade de possibilitar o fluxo de energia, através de uma linha de transmissão de comprimento médio, para outra subestação. Em relação a esse assunto, julgue o item a seguir.

Para a condição de operação com carga nominal, o transformador apresenta regulação nula.

Julgue os itens a seguir, acerca de equipamentos elétricos.

O líquido isolante utilizado em transformadores de potência permite a transferência do calor gerado pelas partes internas do equipamento.

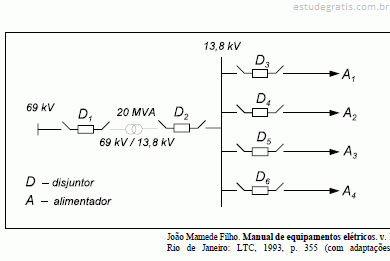

A figura acima mostra o diagrama unifilar de um sistema elétrico para suprir quatro alimentadores em 13,8 kV a partir de um transformador. O lado primário desse transformador apresenta tensão nominal de 69 kV e o secundário, de 13,8 kV. A potência nominal do transformador é igual a 20 MVA e a sua impedância — de natureza puramente reativa — é igual a 10% nas bases nominais de tensão e de potência do equipamento. A potência de curto-circuito trifásica no barramento de 69 kV é igual a 500 MVA. A partir dessas informações, julgue os itens a seguir.

Considerando os dados nominais de tensão e de potência do transformador como bases, a corrente de curto-circuito trifásico na barra de 13,8 kV do transformador é superior a 6,5 pu.
