Questões sobre Transmissão

As linhas de instruções a seguir constituem um trecho de um arquivo de entrada do software ATP (alternative transients program). Elas dizem respeito aos dados do modelo a parâmetros distribuídos constantes com a frequência de uma linha de transmissão trifásica de 230 kV, com 100 km de comprimento, localizada entre duas subestações de transmissão de energia elétrica denominadas SE1 e SE2.

Nessas linhas de instruções, são informados os valores da resistência, da reatância indutiva e da susceptância capacitiva, por unidade de comprimento da linha de transmissão, relativos à frequência 60 Hz. Considerando que a formatação dos dados no arquivo de entrada do ATP esteja correta, julgue os itens a seguir.

A impedância de sequência zero da linha de transmissão é igual a 9 + j52

As linhas de instruções a seguir constituem um trecho de um arquivo de entrada do software ATP (alternative transients program). Elas dizem respeito aos dados do modelo a parâmetros distribuídos constantes com a frequência de uma linha de transmissão trifásica de 230 kV, com 100 km de comprimento, localizada entre duas subestações de transmissão de energia elétrica denominadas SE1 e SE2.

Nessas linhas de instruções, são informados os valores da resistência, da reatância indutiva e da susceptância capacitiva, por unidade de comprimento da linha de transmissão, relativos à frequência 60 Hz. Considerando que a formatação dos dados no arquivo de entrada do ATP esteja correta, julgue os itens a seguir.

A impedância de sequência positiva da linha de transmissão é igual a 38 + j109

As linhas de instruções a seguir constituem um trecho de um arquivo de entrada do software ATP (alternative transients program). Elas dizem respeito aos dados do modelo a parâmetros distribuídos constantes com a frequência de uma linha de transmissão trifásica de 230 kV, com 100 km de comprimento, localizada entre duas subestações de transmissão de energia elétrica denominadas SE1 e SE2.

Nessas linhas de instruções, são informados os valores da resistência, da reatância indutiva e da susceptância capacitiva, por unidade de comprimento da linha de transmissão, relativos à frequência 60 Hz. Considerando que a formatação dos dados no arquivo de entrada do ATP esteja correta, julgue os itens a seguir.

A impedância de sequência negativa da linha de transmissão é igual a 38 + j109

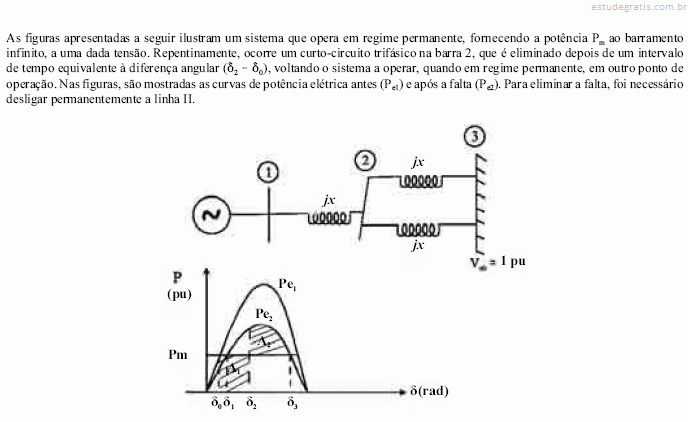

 Com base nas figuras e nas informações apresentadas, julgue os itens que se seguem.

A respeito dos critérios de dimensionamento e de desempenho de uma linha de transmissão de potência, julgue os itens que se seguem.

Uma linha longa, a vazio, é capaz de gerar potência reativa superior à que é requerida para o seu próprio consumo.
