Questões sobre Teoria de Controle

Com a chave S do circuito da Figura 1 abaixo fechada, o amperímetro registrou 6 A. Qual a leitura esperada do amperímetro, desconsiderando sua resistência interna, com a chave S aberta?

O circuito eletrônico da Figura 3 abaixo representa um filtro:

No circuito da Figura 4 abaixo, a tensão zener é de 9 V, a mínima corrente reversa zener é de 1 mA, a tensão limiar de condução dos diodos da ponte retificadora é de 0,7 V e a capacitância é de 100 μF. Para que a fonte tenha a capacidade de fornecer uma corrente de carga máxima de 65 mA, considerando uma tolerância teórica de 0% para o resistor R1, o valor máximo projetado para a resistência desse resistor deve ser:

A) 10

B) 24

C) 34

D) 100

E) 110

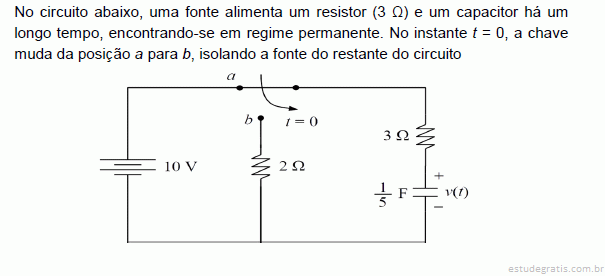

A tensão inicial no capacitor em t = 0 e a expressão de v(t) após o chaveamento em t = 0 são, respectivamente:

Com relação a sistemas de controle e processamento de sinais, julgue os itens seguintes. Os filtros FIR ou de resposta ao impulso finita são realizados de modo não recursivo; portanto, eles são inerentemente estáveis.
