Questões sobre Teoria de Controle

#Questão 760032 - Engenharia Elétrica, Teoria de Controle, FUNDEP, 2018, Companhia de Desenvolvimento Econômico de Minas Gerais - MG (CODEMIG/MG), Engenheiro de Instalações

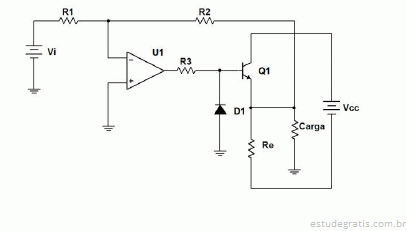

Analise o circuito a seguir:

Com relação a esse circuito, é correto afirmar:

A) A utilização do transistor BJT caracteriza o amplificador antilogarítmico, utilizado para se comprimir a faixa dinâmica de uma informação a ser processada.

B) O circuito é um reforçador de corrente, utilizado para acionar carga que requer uma corrente superior à capacidade do AOP.

C) O multivibrador biestável emprega o conjunto BJT – diodo de junção, fora da malha de realimentação, para estabilizar os níveis da tensão de saída.

D) O retificador de precisão utiliza um diodo de junção, D1, permitindo a retificação de sinais provenientes de sensores ou transdutores utilizados em instrumentação.

#Questão 760033 - Engenharia Elétrica, Teoria de Controle, FUNDEP, 2018, Companhia de Desenvolvimento Econômico de Minas Gerais - MG (CODEMIG/MG), Engenheiro de Instalações

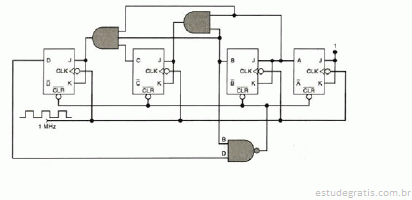

Analise o circuito a seguir.

A respeito desse circuito, é correto afirmar:

A) O circuito é um contador assíncrono, de módulo 16, utilizando quatro flip-flop do tipo D com sinal de clock invertido.

B) O circuito é um contador síncrono decádico, uma vez que todos os flip-flop recebem simultaneamente o sinal de clock.

C) O início da contagem regressiva é selecionado aplicando-se nível 1 nas entradas J e K do flip-flop MSB.

D) Um pulso de clear é aplicado simultaneamente em todos os flip-flop quando a contagem atinge o valor 1111₂.

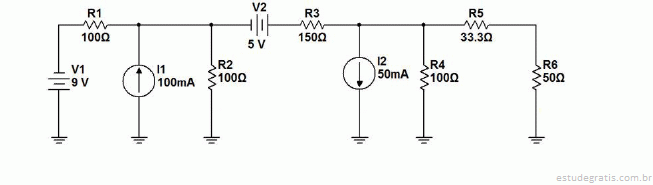

#Questão 760035 - Engenharia Elétrica, Teoria de Controle, FUNDEP, 2018, Companhia de Desenvolvimento Econômico de Minas Gerais - MG (CODEMIG/MG), Engenheiro de Instalações

#Questão 760031 - Engenharia Elétrica, Teoria de Controle, FUNDEP, 2018, Companhia de Desenvolvimento Econômico de Minas Gerais - MG (CODEMIG/MG), Engenheiro de Instalações

Analise as seguintes afirmativas relativas à corrente de curto-circuito, assinalando com V as verdadeiras e com F as falsas.

( ) Os valores das correntes de curto-circuito monopolares são empregados nos ajustes dos valores mínimos dos dispositivos de proteção contra sobrecorrentes.

( ) A solicitação eletrodinâmica nos barramentos, isoladores, suportes e na estrutura dos quadros é calculada a partir da corrente de curto-circuito bifásica.

( ) Em regime permanente, a corrente de curto-circuito apresenta dois componentes: um alternado assimétrico e outro contínuo crescente.

( ) As impedâncias dos transformadores são expressas pelo mesmo valor quando se utiliza o sistema por unidade, pu.

Assinale a sequência CORRETA.

A) F F F V

B) F V F F

C) V F F V

D) V F V F

#Questão 760036 - Engenharia Elétrica, Teoria de Controle, FUNDATEC, 2018, Assembléia Legislativa - RS, Analista Legislativo

Foi proposta a instalação de condutores em paralelo em um circuito trifásico a fim de reduzir custos. Analise as seguintes condições para garantir uma divisão equitativa da corrente do circuito entre os condutores.

I. Os condutores devem ter a mesma constituição e não podem ter derivações ao longo do percurso.

II. Os condutores devem ter a mesma seção nominal e aproximadamente o mesmo comprimento.

III. Os condutores do circuito devem ser arranjados em dois grupos distintos, cada um contendo as três fases e o neutro.

Quais estão corretas?

A) Apenas I.

B) Apenas II.

C) Apenas I e II.

D) Apenas II e III.

E) I, II e III.
