Questões sobre Teoria de Controle

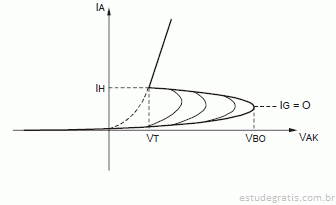

#Questão 421898 - Engenharia Elétrica, Teoria de Controle, CESGRANRIO, 2011, Petrobras, Técnico em Manutenção Júnior

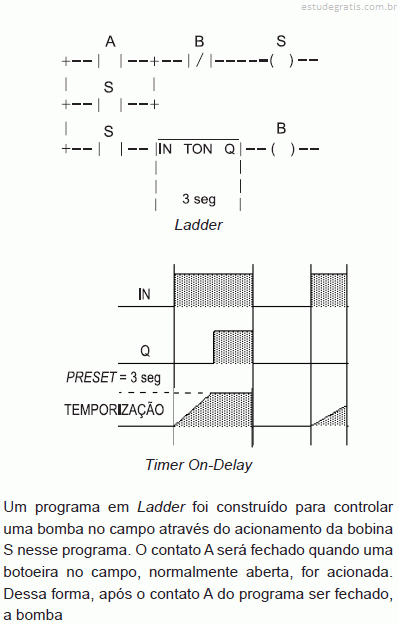

#Questão 421899 - Engenharia Elétrica, Teoria de Controle, CESGRANRIO, 2011, Petrobras, Técnico em Manutenção Júnior

#Questão 421897 - Engenharia Elétrica, Teoria de Controle, CESGRANRIO, 2011, Petrobras, Técnico em Manutenção Júnior

Em relação ao tipo de ação de controle utilizado nas situações mais comuns, analise as afirmações a seguir.

I - A ação proporcional é essencial para o controle de nível.

II - A ação integral é essencial para o controle da pressão de gás.

III - A ação derivativa é essencial no controle de vazão.

IV - Tanto a ação proporcional quanto a derivativa são essenciais no controle da pressão de vapor.

Está correto APENAS o que se afirma em

A)

III.

B)

IV.

C)

I e II.

D)

I e IV.

E)

II e III.

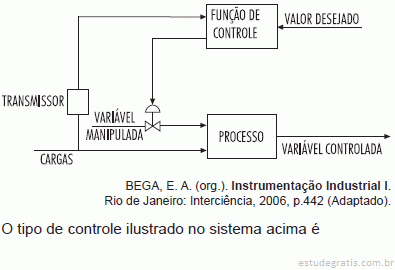

#Questão 421835 - Engenharia Elétrica, Teoria de Controle, FCC, 2010, TRT 8ª, Analista Judiciário

#Questão 421832 - Engenharia Elétrica, Teoria de Controle, CESGRANRIO, 2010, IBGE, Analista

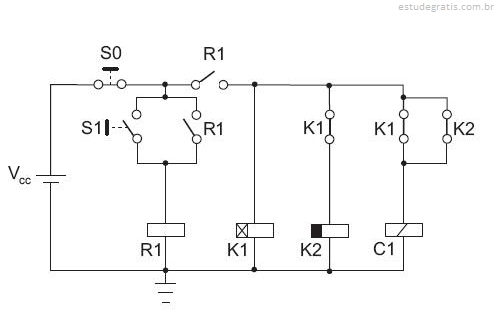

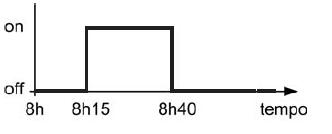

A figura acima apresenta a parte de controle do circuito de acionamento de uma máquina trifásica comandada por intermédio do contator C1. As chaves S0 e S1 são do tipo sem retenção. A ação de acionar uma chave significa apertá-la e, em seguida, deixá-la retornar à sua posição inicial. O relé K1 é do tipo com retardo na ligação, programado para 15 minutos, enquanto o relé K2 é do tipo com retardo no desligamento, programado para 25 minutos. Com o sistema em condições normais de funcionamento, considere que o operador tenha acionado a chave S0 às 7h e, então, a chave S1 às 8h. O gráfico que melhor representa o funcionamento da máquina comandada por C1 é

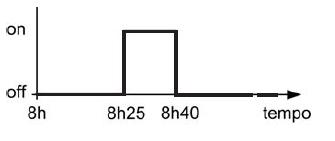

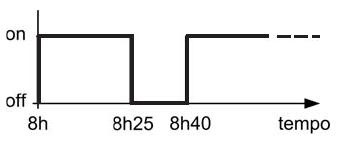

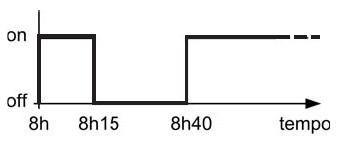

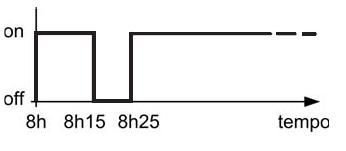

A)

B)

C)

D)

E)
