#Questão 634992 - Engenharia Elétrica, Teoria de Controle, CONSULPLAN, 2017, TRF 2ª, Analista Judiciário

Quando um circuito de corrente alternada em regime permanente senoidal possui cargas reativas, a representação gráfica sobre uma mesma escala de tempo mostrará um deslocamento entre a corrente e a tensão, denominado ângulo de fase. Em relação ao ângulo de fase, assinale a afirmativa correta.

A) O ângulo de fase nunca excede 90° ou π/2 radianos.

B) Um capacitor puro atrasa a corrente de 90° ou /2 radianos em relação à tensão.

C) Em um indutor puro a corrente fica adiantada de 90° ou π/2 em relação à tensão.

D) A corrente em um circuito RC série atrasa em relação à tensão pelo valor: arc tg (ωL / R).

#Questão 634958 - Engenharia Elétrica, Teoria de Controle, QUADRIX, 2017, SEE/DF, Professor Substituto

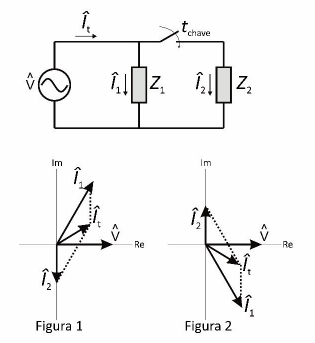

Na figura a seguir, ilustra-se um circuito CA composto por uma fonte de tensão alternada e duas impedâncias Z₁ e Z₂. Além disso, ilustram-se os diagramas fasoriais da tensão e das correntes no circuito para diferentes situações, antes e depois da conexão da impedância Z₂.

Considerando que os diagramas tenham sido construídos com base apenas no comportamento em regime permanente do circuito após o fechamento da chave, julgue os itens a seguir.

De acordo com a Figura 1, Z₁ é uma impedância predominantemente indutiva e o fator de potência final após a conexão de Z₂ é adiantado.

C) Certo

E) Errado

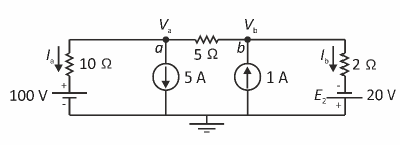

#Questão 634959 - Engenharia Elétrica, Teoria de Controle, QUADRIX, 2017, SEE/DF, Professor Substituto

#Questão 634960 - Engenharia Elétrica, Teoria de Controle, QUADRIX, 2017, SEE/DF, Professor Substituto

#Questão 634961 - Engenharia Elétrica, Teoria de Controle, QUADRIX, 2017, SEE/DF, Professor Substituto
