Listagem de Questões sobre Teoria de Controle

#Questão 634956 - Engenharia Elétrica, Teoria de Controle, QUADRIX, 2017, SEE/DF, Professor Substituto

Na figura a seguir, ilustra-se um circuito CA composto por uma fonte de tensão alternada e duas impedâncias Z1 e Z2. Além disso, ilustram-se os diagramas fasoriais da tensão e das correntes no circuito para diferentes situações, antes e depois da conexão da impedância Z2.

Considerando que os diagramas tenham sido construídos com base apenas no comportamento em regime permanente do circuito após o fechamento da chave, julgue os itens a seguir.

Nas Figuras 1 e 2, para atingir uma situação de fator de potência unitário, a corrente Î2, em ambos os casos, deverá ter um módulo maior que o ilustrado, mantendo as relações de fase apresentadas.

#Questão 634957 - Engenharia Elétrica, Teoria de Controle, QUADRIX, 2017, SEE/DF, Professor Substituto

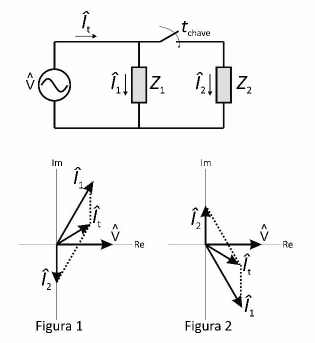

Na figura a seguir, ilustra-se um circuito CA composto por uma fonte de tensão alternada e duas impedâncias Z1 e Z2. Além disso, ilustram-se os diagramas fasoriais da tensão e das correntes no circuito para diferentes situações, antes e depois da conexão da impedância Z2.

Considerando que os diagramas tenham sido construídos com base apenas no comportamento em regime permanente do circuito após o fechamento da chave, julgue os itens a seguir.

Para o caso ilustrado na Figura 2, Z1 é uma impedância predominantemente indutiva e Z2 é um banco de capacitores ideal, ou seja, sem perdas.

#Questão 634989 - Engenharia Elétrica, Teoria de Controle, CONSULPLAN, 2017, TRF 2ª, Analista Judiciário

O diagrama a seguir representa a topologia de um sistema de aterramento de cargas trifásicas.

O esquema do diagrama é do tipo:

#Questão 634990 - Engenharia Elétrica, Teoria de Controle, CONSULPLAN, 2017, TRF 2ª, Analista Judiciário

Calcule o resistor equivalente, a tensão de Thevenin e a corrente de Norton em relação aos pontos B – D e assinale a alternativa com os valores corretos, respectivamente.

#Questão 634991 - Engenharia Elétrica, Teoria de Controle, CONSULPLAN, 2017, TRF 2ª, Analista Judiciário

Os valores da resistência equivalente (RCD), a tensão entre os pontos C – D (VCD) e o módulo do valor da corrente medida pelo medidor (A) são, respectivamente:
