Questões sobre Sistemas Lineares

#Questão 634859 - Engenharia Elétrica, Sistemas Lineares, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

Considerando que a função de transferência de um sistema linear seja dada por , em que K e a são parâmetros reais positivos, assinale a opção que apresenta corretamente, em graus, a fase do sistema quando este é excitado por um sinal senoidal de alta frequência.

A) 0

B) 180

C) 135

D) 90

E) 45

#Questão 412592 - Engenharia Elétrica, Sistemas Lineares, CESPE / CEBRASPE, 2014, FUB, Engenheiro Elétrico

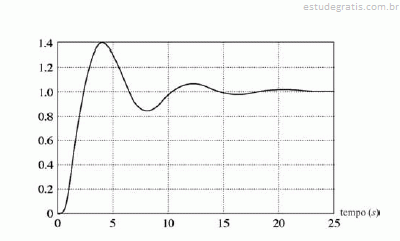

A figura acima ilustra o comportamento da saída de determinado sistema linear de segunda ordem, em resposta a uma entrada do tipo degrau. A função de transferência que representa esse sistema não possui zeros. Considerando essas informações, julgue os próximos itens.

Para o referido sistema, em altas frequências, o diagrama de Bode de fase é constante, e o diagrama de Bode de magnitude apresenta inclinação de !40 dB/década.

C) Certo

E) Errado

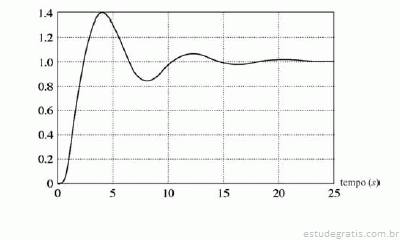

#Questão 412594 - Engenharia Elétrica, Sistemas Lineares, CESPE / CEBRASPE, 2014, FUB, Engenheiro Elétrico

A figura acima ilustra o comportamento da saída de determinado sistema linear de segunda ordem, em resposta a uma entrada do tipo degrau. A função de transferência que representa esse sistema não possui zeros. Considerando essas informações, julgue os próximos itens.

Se o sistema em tela for conectado, por meio de realimentação negativa, a um controlador proporcional cujo ganho seja positivo, então a resposta ao impulso do sistema em malha fechada não apresentará oscilações.

E) Errado

C) Certo

#Questão 412864 - Engenharia Elétrica, Sistemas Lineares, CESPE / CEBRASPE, 2014, TJSE/SE, Analista Judiciário

#Questão 412595 - Engenharia Elétrica, Sistemas Lineares, CESPE / CEBRASPE, 2014, FUB, Engenheiro Elétrico

A figura acima ilustra o comportamento da saída de determinado sistema linear de segunda ordem, em resposta a uma entrada do tipo degrau. A função de transferência que representa esse sistema não possui zeros. Considerando essas informações, julgue os próximos itens.

O sistema em questão é de fase mínima, possui fator de amortecimento inferior a 1, e sua resposta ao impulso troca de sinal, pela primeira vez, entre 5 s e 10 s.

C) Certo

E) Errado
