Questões sobre Sistema de Potência

Considere um sistema de potência que apresenta 4 (quatro) barras. Todas as barras apresentam admitâncias para a terra e denominadas por y_io, onde o sub-índice i é o número da própria barra (por exemplo, y₃₀ é a admitância para a terra na barra 3). As barras 1, 2 e 3 estão ligadas entre si por linhas de transmissão cujas admitâncias são denominadas por y_ij, onde os sub-índices i e j são os números das barras (por exemplo, y₂₃ é a admitância da linha que liga a barra 2 à barra 3). A barra 4 só está ligada com a barra 3. Pode-se afirmar que os elementos Y₃₄ e Y₃₃ da matriz admitância nodal têm, respectivamente, as expressões;

A impedância base, em Ω, no lado das linhas de transmissão mostradas no texto é igual a

A respeito de faltas simétricas e assimétricas em um sistema elétrico de potência trifásico, assinale a opção correta.

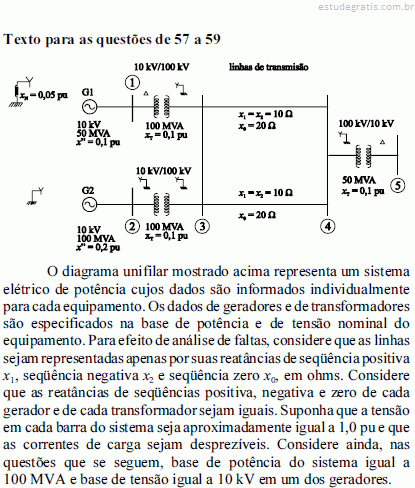

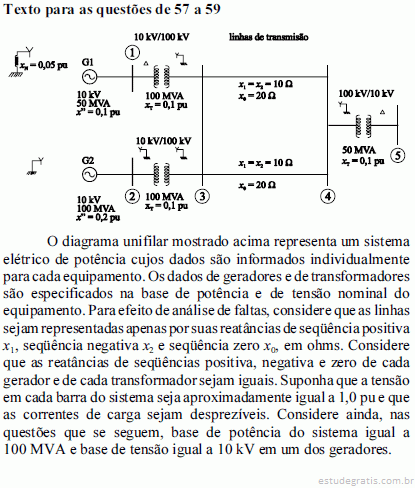

Ainda tendo o texto como referência e com relação a um curto-circuito fase-terra na barra 3, julgue os itens a seguir.

I A corrente de falta não é afetada pela reatância de aterramento xN.

II A corrente de curto-circuito na barra 3 apresenta menor intensidade do que a corrente do mesmo tipo de falta na barra 4.

III Uma vez calculada a intensidade da corrente de curtocircuito fase-terra em pu, o seu valor, em ampères, pode ser calculado multiplicando-se o valor dessa intensidade de corrente em pu por  .

IV A intensidade da corrente de falta não é afetada pelas reatâncias das linhas de transmissão.

Estão certos apenas os itens

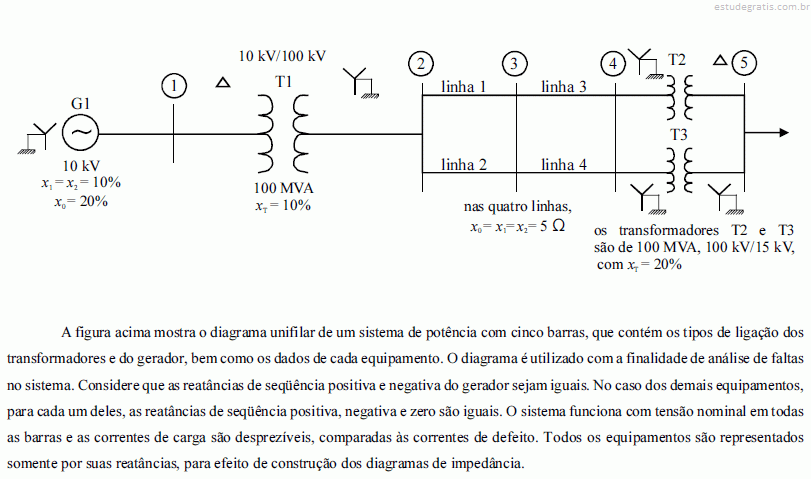

A partir das informações do sistema mostrado acima, julgue os itens que se seguem, considerando a base de potência igual a 100 MVA e a base de tensão igual a 10 kV no gerador.
