Questões sobre Sistema de Potência

As turbinas a vapor são máquinas capazes de aproveitar a energia interna do vapor e convertê-la em energia cinética, através do escoamento do vapor pelas palhetas móveis. Em geral, nas aplicações de geração de energia elétrica, no nível de Sistemas Elétricos de Potência (SEP), as turbinas a vapor empregadas são de

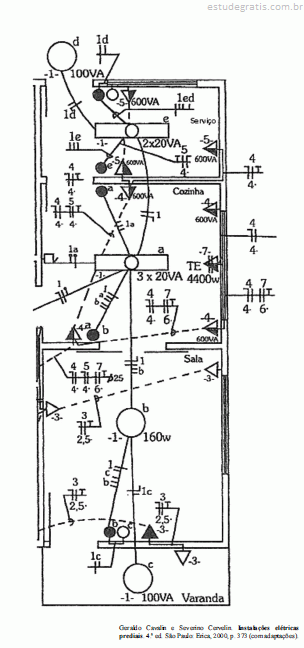

Para o trecho do projeto elétrico mostrado na figura acima, considere que as lâmpadas incandescentes e fluorescentes possuam fator de potência igual a 1. Considere, também, que os reatores sejam do tipo simples, um por lâmpada fluorescente, com fator de potência igual a 0,5 (atrasado) e consumam 5 W cada, e que a rede de alimentação seja bifásica, 220/127 V/60 Hz (duas fases, um neutro e aterramento, F-F-N-T). Suponha, para efeito de orçamento, que a instalação de cada ponto de luz, de interruptor ou de cada ponto de tomada custe R$ 2,00, R$ 11,00 e R$ 10,00, respectivamente, adicionado de R$ 2,00 por condutor diretamente usado em cada componente instalado. A partir dessas informações, julgue os itens de 68 a 76.

A potência necessária para funcionamento das lâmpadas fluorescentes é maior que 120 W.

Julgue os itens que se seguem, acerca de disjuntores utilizados em sistemas elétricos de potência que operam em alta tensão.

Nos disjuntores a óleo, os dispositivos de interrupção são imersos no óleo isolante.

A respeito de contactores elétricos, julgue os itens a seguir.

Os contactores elétricos são os principais elementos de comandos eletromecânicos, podendo ser empregados tanto em aplicações em CA quanto em CC.
