Questões sobre Sistema de Potência

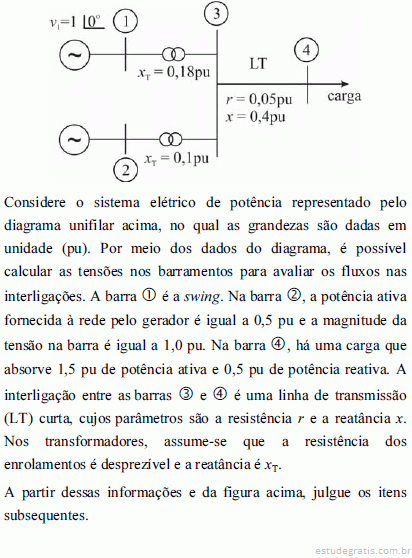

É correto afirmar que a matriz jacobiana do problema de fluxo de carga terá ordem 5, se, na formulação do problema, for utilizado o Método de Newton-Raphson.

Se, na formulação do problema de fluxo de carga, fosse utilizado o método de fluxo de carga desacoplado rápido, a matriz jacobiana permaneceria constante ao longo das iterações.

Suponha que um sistema de transmissão trifásico alimente uma carga industrial equilibrada, ligada em estrela, que absorva 10 MVA com fator de potência indutivo igual a 0,8. Considerando que esse sistema de transmissão hipotético possua tensão de linha nominal igual a 100 kV, julgue os itens a seguir.

Na hipótese de que a conexão de um banco de capacitores trifásico em paralelo com a carga não afete a magnitude da tensão no barramento, se esse banco de capacitores tiver potência total de 6 MVA, então o fator de potência resultante da instalação passará a ser unitário.

Suponha que um sistema de transmissão trifásico alimente uma carga industrial equilibrada, ligada em estrela, que absorva 10 MVA com fator de potência indutivo igual a 0,8. Considerando que esse sistema de transmissão hipotético possua tensão de linha nominal igual a 100 kV, julgue os itens a seguir.

Mesmo que fosse ligada em triângulo, a magnitude da corrente de linha necessária para atender a carga seria superior a 50 A, como na situação em que está ligada em estrela.

Observe os símbolos gráficos a seguir utilizados em projetos de sistemas de potência.

Os símbolos I e II representam, respectivamente,
