Questões sobre Sistema de Potência

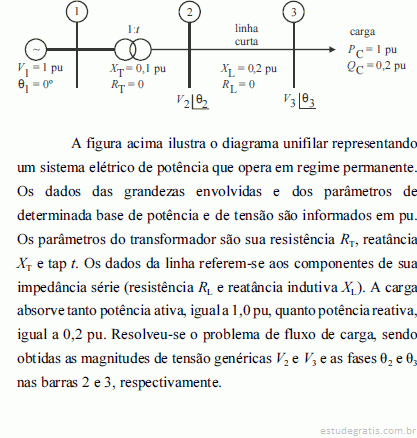

Com base nessas informações, julgue os itens a seguir.

Suponha que, no cálculo do fluxo de carga para a obtenção das tensões nas barras 2 e 3, a carga tenha sido representada por corrente constante. Caso seja acrescentada uma linha em paralelo entre as barras 2 e 3, similar à linha que já existe no sistema, então as tensões nos terminais das linhas em paralelo poderão ser corretamente calculadas resolvendo-se um único sistema linear de equações.

Considere as afirmações relativas à análise da qualidade da energia elétrica:

I. Elevação de tensão de curta duração, caracterizada pelo aumento no nível de tensão RMS acima do valor nominal, entre 1,1 e 1,8 pu, com duração entre 0,5 ciclo e um minuto, na frequência fundamental.

II. Flutuação de tensão, caracterizada pela variação brusca e intermitente da tensão RMS de uma faixa entre 0,1 e 0,7%.

III. Distúrbio periódico de tensão causado pela má operação de alguns equipamentos de eletrônica de potência quando a corrente comuta de uma fase para outra.

IV. Aumento drástico e instantâneo da tensão da rede elétrica devido às descargas atmosféricas.

Os problemas descritos acima são denominados:

Para alimentar uma carga sensível em corrente contínua, a partir de uma fonte senoidal, com frequência de 60 Hz, é necessário empregar conversores baseados em eletrônica de potência. Como essa carga precisa ter sua tensão regulada, a conexão dos conversores deve ser em cascata.

Um sistema de controle de potência com TRIAC pode ter o circuito gerador de pulsos de disparo isolado do circuito de potência por meio de um circuito integrado comercial denominado

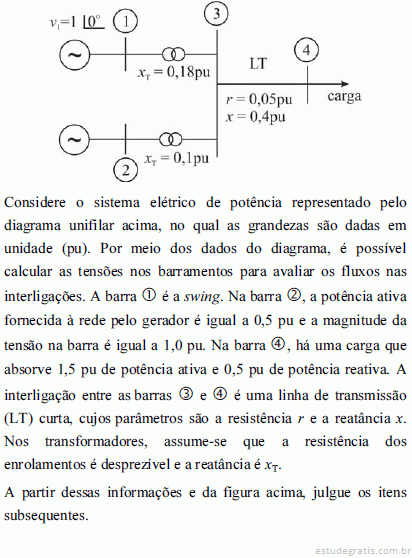

No sistema em questão, é necessário que o gerador da barra swing gere exatamente 1,0 pu de potência ativa.
