Questões sobre Sistema de Potência

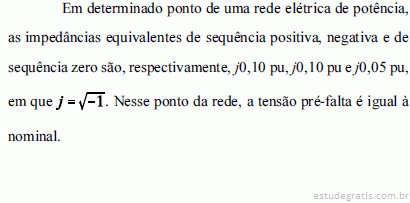

Considerando que, no ponto da rede elétrica mencionado acima, tenha ocorrido um curto-circuito monofásico, julgue os próximos itens.

Caso a resistência de falta seja igual a 0,05 pu, a tensão, no referido local, será nula durante a falta.

Considerando que, no ponto da rede elétrica mencionado acima, tenha ocorrido um curto-circuito monofásico, julgue os próximos itens.

Se a resistência de falta for nula, o curto-circuito produzirá corrente de falta cuja magnitude é 20% superior à magnitude de corrente de uma falta trifásica.

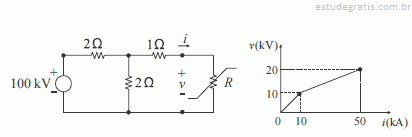

Resistores não lineares são, em geral, utilizados para modelagem de dispositivos não lineares em estudos de transitórios eletromagnéticos. Considerando as figuras acima, que ilustram um circuito não linear e a curva característica do resistor não linear, R, julgue os itens subsecutivos.

O resistor não linear é apropriado para a representação (modelagem) de para-raios, que são dispositivos utilizados para o controle de sobretensões em sistemas elétricos de potência.

Acerca da simulação computacional de circuitos em estudos de transitórios eletromagnéticos de sistemas elétricos de potência, julgue os itens a seguir.

No cálculo de transitórios eletromagnéticos no domínio do tempo, o emprego do método das características, também conhecido como método de Bergeron, é recomendado quando há a necessidade de representação de elementos a parâmetros distribuídos.

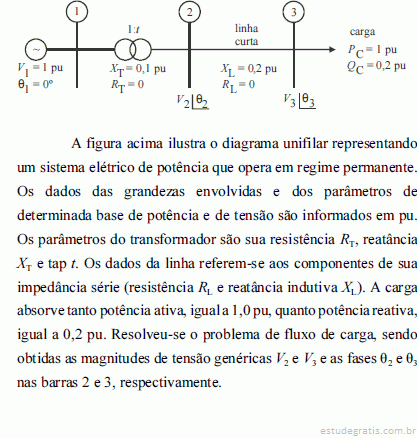

Com base nessas informações, julgue os itens a seguir.

Considerando-se que a carga seja representada por potência constante, caso haja variação do tap t do transformador, não haverá alteração na potência ativa fornecida pelo gerador à barra 2.
