Questões sobre Sistema de Potência

#Questão 635056 - Engenharia Elétrica, Sistema de Potência, FCC, 2016, TRF 3ª, Analista Judiciário

Um grupo moto-gerador a diesel, com gerador elétrico tipo síncrono, trifásico, com autoexcitação estática, foi dimensionado para atender a uma aplicação como gerador de emergência para um sistema elétrico. A saída do gerador trifásico é ligada à rede elétrica de 60,0 [Hz] através de um disjuntor trifásico. Nesse sistema,

A) o regulador de tensão é responsável por ajustar a tensão terminal do sistema na entrada de operação do grupo motogerador. Na ocasião da partida do grupo, uma bateria de pré-excitação é responsável por realizar o processo de autoexcitação da excitatriz estática.

B) o regulador de velocidade é responsável por ajustar a velocidade do grupo gerador durante sua operação, mantendo a velocidade do motor diesel na condição de marcha lenta e mínimo consumo de combustível, de modo a garantir autonomia máxima, em detrimento da frequência da geração elétrica às cargas.

C) o disjuntor de conexão do grupo à rede elétrica deve permanecer sempre fechado, mantendo o grupo moto-gerador ligado à energia elétrica da concessionária de forma contínua. No advento de falta de fornecimento, esse disjuntor é aberto para desligar o gerador elétrico da rede.

D) um dispositivo eletrônico inteligente é responsável por realizar a conversão da tensão contínua de saída do gerador à tensão alternada da rede trifásica.

E) quando ocorre uma falta de fornecimento de energia por parte da concessionária, o grupo moto-gerador que estava parado realiza sua partida, para então gerar a energia para o sistema. Isso é realizado de forma instantânea, sem interrupção no fornecimento.

#Questão 635057 - Engenharia Elétrica, Sistema de Potência, FCC, 2016, TRF 3ª, Analista Judiciário

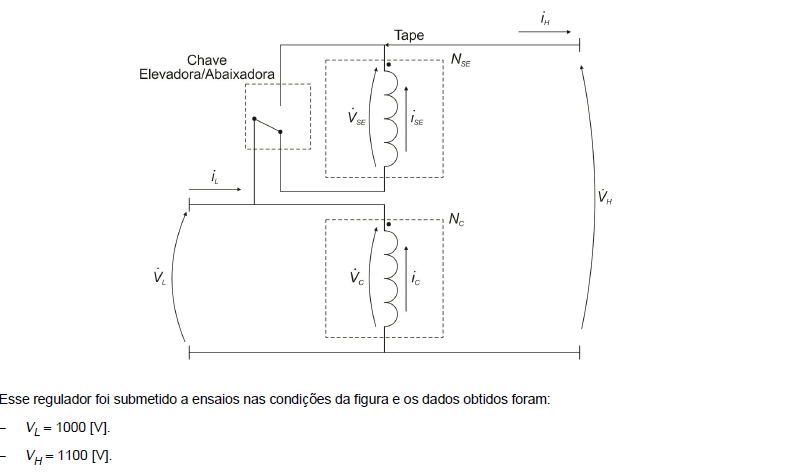

O regulador de tensão é um equipamento que mantém um nível de tensão pré-determinado em um alimentador de distribuição, apesar das variações de carga. De um modo geral, esse equipamento é composto por um autotransformador com comutação automática de tape, através de um comutador sob carga. Nesse contexto, considere o regulador automático de tensão, abaixo.

Dado que o número de espiras da bobina de entrada é N_c = 220, que as fases de todos os sinais são nulas e que as bobinas são ideais, o número de espiras da bobina secundária (SE) é

A) 220.

B) 22.

C) 110.

D) 11.

E) 1100.

#Questão 635058 - Engenharia Elétrica, Sistema de Potência, FCC, 2016, TRF 3ª, Analista Judiciário

Um Controlador Lógico Programável comanda um motor por meio de sua saída S. Para tanto, dois botões de contato momentâneos, normalmente abertos foram utilizados: B1 e B2. Uma chave principal C habilita o funcionamento desse sistema quando ela se encontra fechada. A função de cada botão é:

− ao pressionar B1, o motor deve ligar e permanecer ligado.

− ao pressionar B2, o motor deve desligar e permanecer desligado.

O Diagrama em Escada que implementa a lógica de controle desse acionamento é:

A)

B)

C)

D)

E)

#Questão 412688 - Engenharia Elétrica, Sistema de Potência, CESGRANRIO, 2014, Liquigás Distribuidora SA, Engenheiro Júnior

Para que o conceito de seletividade seja aplicado corretamente na proteção de um sistema elétrico de potência, no caso da ocorrência de uma falta em um determinado ponto do sistema,

A) nenhum dispositivo de proteção deve atuar sem que a corrente de falta seja suficientemente elevada para danificar qualquer equipamento ligado ao sistema.

B) todos os dispositivos de proteção do sistema devem atuar, garantindo a eliminação completa da falta.

C) apenas deve atuar o dispositivo de proteção mais próximo ao gerador que alimenta a falta, garantindo a proteção e a desernegização de todo o sistema.

D) apenas devem atuar os dispositivos a montante e a jusante da falta, simultaneamente, para a isolação completa da falta.

E) apenas deve atuar o dispositivo mais próximo à falta que garanta a sua desernegização e o desligamento da menor parte possível do sistema.

#Questão 413019 - Engenharia Elétrica, Sistema de Potência, CESGRANRIO, 2014, CEFET RJ, Engenheiro Eletricista
