#Questão 759794 - Engenharia Elétrica, Sistema de Potência, FGV, 2018, Assembléia Legislativa - RO, Analista Legislativo

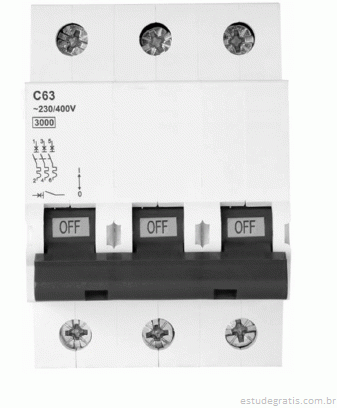

Sobre o disjuntor da figura a seguir, assinale a afirmativa correta.

A) Também é denominado tripolar, por possuir 3 diodos nos seus terminais de entrada.

B) Tem capacidade de interromper corrente elétrica de no máximo 3 kA.

C) Interrompe correntes elétricas superiores a 189 A pela unidade magnética.

D) Suporta surto de tensão inverso de até 3 kV de pico-a-pico.

E) Interrompe correntes elétricas entre 31,5 A e 63 A pela unidade térmica.

#Questão 759796 - Engenharia Elétrica, Sistema de Potência, FGV, 2018, Assembléia Legislativa - RO, Analista Legislativo

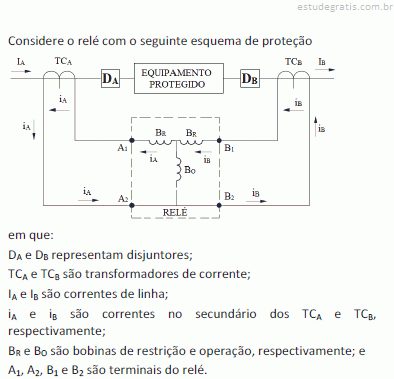

Os relés são dispositivos de proteção utilizados em sistemas elétricos capazes de implementar diversas lógicas e princípios de proteção.

Esse relé implementa uma proteção do tipo

A) distância.

B) diferencial.

C) impedência.

D) sobrecorrente.

E) sobretensão.

#Questão 759789 - Engenharia Elétrica, Sistema de Potência, FGV, 2018, Assembléia Legislativa - RO, Analista Legislativo

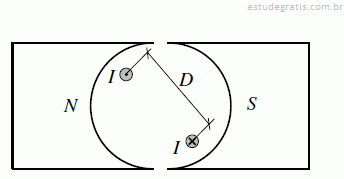

A figura acima mostra o corte de uma máquina hipotética. Essa máquina possui uma espira de comprimento L e diâmetro D, que é percorrida por uma corrente I, com o sentido indicado na figura. As faces polares dessa máquina são construídas de tal forma que, o condutor é submetido à mesma densidade de campo magnético B, ao longo de todo a face polar.

Diante do exposto, o torque induzido na máquina no momento indicado na figura é:

A) ILBD, apontando para dentro da página.

B) 2ILBD, apontando para dentro da página.

C) (ILBD)/2, apontando para dentro da página.

D) ILBD, apontando para fora da página.

E) (ILBD)/2, apontando para fora da página.

#Questão 759795 - Engenharia Elétrica, Sistema de Potência, FGV, 2018, Assembléia Legislativa - RO, Analista Legislativo

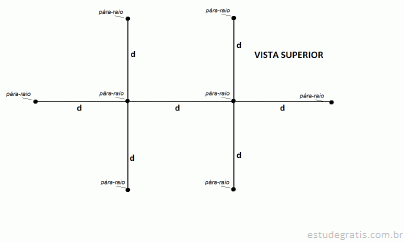

A figura a seguir apresenta a vista superior de um sistema de proteção contra descargas atmosféricas do tipo eletro geométrico (esferas rolantes). Nela são apresentados os pontos dos captores e as suas distâncias relativas d de valor igual a 10 m.

A fim de proteger a superfície da área, o raio da esfera rolante deve assumir somente os valores

A) maiores que 20.

B) maiores que 10.

C) maiores que 5.

D) maiores que 10.

E) maiores que 5.

#Questão 759797 - Engenharia Elétrica, Sistema de Potência, FGV, 2018, Assembléia Legislativa - RO, Analista Legislativo
