Questões sobre Sistema de Potência

Um engenheiro recebeu a tarefa de projetar um circuito de fadeout da iluminação interna de um carro. O fade-out consiste em um circuito RC série projetado de tal forma que, quando se liga ou desliga a iluminação, ocorre a variação gradual da tensão e, por conseguinte, da luminosidade.

Para ter um funcionamento adequado este circuito deve permitir a variação total da tensão nos terminais da lâmpada, quando ligado ou desligado, em cerca de 1s, caso contrário o efeito na luminosidade não é perceptível ou se torna longo demais.

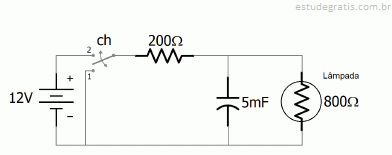

A figura a seguir mostra o circuito projetado, em que a lâmpada é modelada como um resistor e está conectada em paralelo com um capacitor.

Considere os valores de componentes mostrados na figura e que a chave ch permanece na posição 2 por um longo tempo. Quando a chave ch é colocada na posição 1, pode-se concluir que a resposta da tensão nos terminais da lâmpada é

A)

B)

C)

D)

E)

Considere uma onda eletromagnética que se propaga na direção z de um determinado meio, polarizada na direção x, cujo vetor campo elétrico E(z,t) é dado pela seguinte equação:

A partir da análise de sua equação do campo elétrico, verifica-se que a onda possui

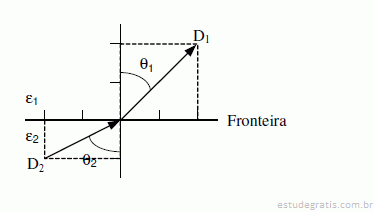

A figura a seguir mostra a refração do vetor densidade de fluxo magnético D, entre os meios dielétricos perfeitos 2 e 1, com permissividades e₁ e e₂, respectivamente.

De acordo com o observado na figura, pode-se afirmar que

A)

B)

C)

D) os campos elétricos tangenciais à fronteira são diferentes.

E) as densidades de fluxo normais à fronteira são iguais.

A expressão simplificada do mapa de Veitch Karnaugh, mostrado acima, é

O engenheiro de projeto de uma empresa trabalha no desenvolvimento do sistema de controle de velocidade de um motor de corrente contínua. Para que o sistema de controle possibilite o emprego do motor com velocidade abaixo da nominal, e engenheiro deverá
