Questões sobre Proteção do Sistema de Energia

Considere as seguintes medidas de segurança para impedir a energização inadvertida de um equipamento elétrico:

I. Equipamento em questão na cor vermelha.

II. Travamento do dispositivo de seccionamento por cadeado.

III. Afixação de placas de advertência.

IV. Instalação em local fechado a chave.

V. Partes vivas curto-circuitadas e aterradas.

São consideradas adequadas SOMENTE as medidas

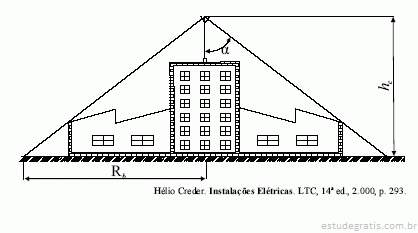

A figura acima mostra esquema ilustrativo visando a indicação de parâmetros, em uma edificação, para o dimensionamento de pára-raios do tipo Franklin. Os parâmetros ", h _c e R _b são o ângulo do cone de proteção contra descargas atmosféricas, a altura da extremidade do captor e o raio do cone de proteção, respectivamente. Considerando o nível de proteção necessário que se pretende obter no projeto do pára-raios, julgue os itens a seguir.

O ângulo " varia em função do nível de proteção requerido.

Em relação ao eletrodo de terra, uma das partes mais importantes do sistema de pára-raios, julgue os itens que se seguem.

É permitido utilizar haste de cobre como elemento para eletrodo de terra. No entanto, tubo de aço zincado não é aceitável.

Considere as seguintes proposições referentes à proteção contra sobrecargas em instalações elétricas de baixa tensão.

I. Os dispositivos de proteção contra correntes de sobrecarga podem apresentar capacidade de interrupção inferior à corrente de curto-circuito presumida no ponto de instalação.

II. Admite-se omitir a proteção contra sobrecargas em linhas que possuam exclusivamente tomadas de corrente.

III. Os dispositivos de proteção contra correntes de sobrecarga possuem, geralmente, característica de atuação a tempo inverso.

Está correto o que se afirma em

Considere as seguintes proposições referentes aos sistemas de proteção contra descargas atmosféricas:

I. Um sistema de proteção contra descargas atmosféricas tem três componentes, os sistemas de captores, de descidas e de aterramento.

II. Proteção não isolada é aquela em que captores e descidas são colocados diretamente sobre as estruturas da edificação, sistema não previsto na NBR-5419.

III. O modelo eletrogeométrico de descarga atmosférica supõe que o líder descendente do raio se desloca descendo na direção vertical, dentro de uma esfera imaginária cujo diâmetro depende da intensidade da descarga e pode vir a ser desviado da trajetória por algum objeto em contato com a terra; a descarga se dará no ponto em que a esfera tocar esse objeto ou a terra, aquele que for primeiro alcançado pela esfera.

IV. O risco é desprezível, dispensando um sistema de proteção contra descargas atmosféricas, se a probabilidade de uma estrutura ser atingida por um raio for inferior a 10−5, ou seja, inferior a probabilidade que as pessoas têm de morrer pelo simples fato de estarem vivas.

Está correto o que se afirma APENAS em
