Questões sobre Projetos Elétricos

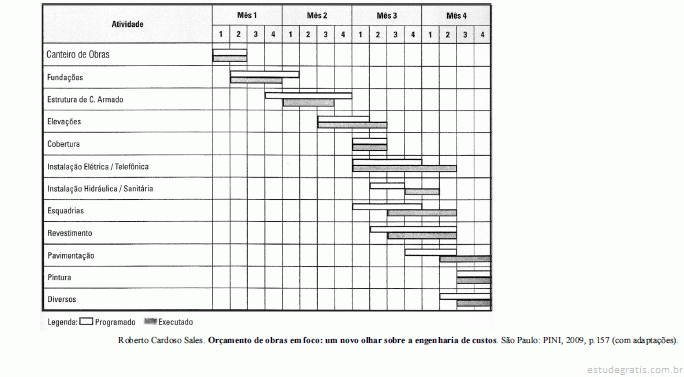

Considerando a figura acima, que mostra o cronograma físico-financeiro para o acompanhamento das atividades de uma obra, na qual cada espaço de tempo representado significa atividade com realização e desembolso financeiro igual, julgue os itens seguintes, acerca de planejamento, fiscalização e documentação de obra.

O cronograma físico-financeiro serve para determinar os desvios de tempos reais de execução em relação aos tempos planejados.

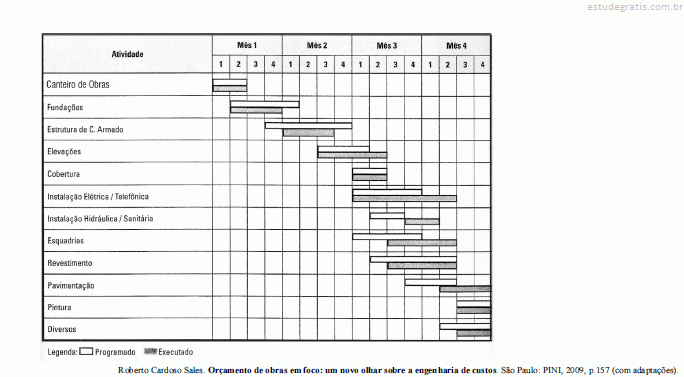

Considerando a figura acima, que mostra o cronograma físico-financeiro para o acompanhamento das atividades de uma obra, na qual cada espaço de tempo representado significa atividade com realização e desembolso financeiro igual, julgue os itens seguintes, acerca de planejamento, fiscalização e documentação de obra.

A estrutura de concreto armado foi concluída com atraso.

Considerando a figura acima, que mostra o cronograma físico-financeiro para o acompanhamento das atividades de uma obra, na qual cada espaço de tempo representado significa atividade com realização e desembolso financeiro igual, julgue os itens seguintes, acerca de planejamento, fiscalização e documentação de obra.

Qualquer atraso nas atividades, implicando a consequente divergência entre a data programada e a de realização da atividade, deve ser registrado no diário de obras.

A respeito de gerenciamento de projetos de engenharia, julgue os itens a seguir.

A curva PERT, utilizada no planejamento, programação e controle de projetos, proporciona a interpretação, sob a forma de gráfico, dos valores acumulados dos custos período a período.

O projeto construtivo de um quadro de comando de motores de indução em baixa tensão deve conter todas as informações e especificações necessárias e suficientes à fabricação deste quadro. Quanto a isso, considere as seguintes afirmativas:

I. O projeto eletromecânico deve apresentar as dimensões do equipamento.

II. O layout dos componentes internos ao quadro deve estar representado no projeto eletromecânico.

III. Havendo uma lista de materiais discriminada, não é necessária a elaboração dos diagramas elétricos: funcional e multifilar de força.

IV. O projeto as built é elaborado antes da fabricação do equipamento.

É correto o que consta APENAS em
